Dlaczego warto wybrać precyzyjną dystrybucję zasilania dla centrum danych?

Centrum danych może mieć sprawny zasilacz UPS, dobre jednostki PDU do montażu w szafie i brak aktywnych alarmów — a następnie wykryć mocno obciążone odgałęzienie obwodu podczas rozbudowy, zadziałanie wyłącznika po zmianie konserwacyjnej lub problem ze zużyciem energii, którego nikt nie może przypisać do szafy. Słabym punktem często nie jest wytwarzanie ani zasilanie rezerwowe. Jest to warstwa dystrybucyjna pomiędzy źródłem a szafami IT.

Krótka odpowiedź: wybierzPrecyzyjna dystrybucja mocykiedy trzeba monitorować, włączać alarmy i zarządzać zasilaniem na poziomie szafy i obwodu odgałęzionego, zamiast traktować dystrybucję jak pasywny panel elektryczny. Ta widoczność pomaga operatorom wcześniej znaleźć brak równowagi obciążenia, zaplanować dostępną wydajność na podstawie lepszych dowodów i izolować usterki bez zgadywania, których obwodów dalszych dotyczy.

Wybierz precyzyjną dystrybucję, gdy szafa – a nie tylko szafa – musi narażać się na ryzyko obciążenia i zużycia energii

Konwencjonalna szafa rozdzielcza dostarcza energię elektryczną. Inteligentna szafa rozdzielcza zasilania również raportuje, co się z nią dzieje. To rozróżnienie ma znaczenie, gdy serwerownia ma wystarczającą liczbę obwodów, szaf, najemców lub zmiennych obciążeń, że arkusz kalkulacyjny i sporadyczne odczyty liczników nie są już w stanie oddać wszystkiego.

Precyzyjne szafy rozdzielcze umieszczają monitoring w miejscu podziału źródła na obwody odpływowe. Prąd, napięcie, moc, energia, stan wyłącznika i stany alarmowe mogą być gromadzone w szafie lub, jeśli jest to skonfigurowane, w oddziale. Zamiast uczyć się o przeciążonym obwodzie po otwarciu wyłącznika, Twój zespół może ustawić progi operacyjne i zbadać rosnące obciążenie, zanim stanie się ono przestojem.

Korzyścią nie jest tylko większa ilość danych. To użyteczna odpowiedzialność. Monitorowanie zużycia energii na poziomie szafy może pomóc w odróżnieniu szafy obciążonej od szafy, która sprawia wrażenie załadowanej jedynie na podstawie szerokiego odczytu z poziomu pomieszczenia. Informacje na poziomie oddziału sprawiają również, że dyskusje na temat wydajności są bardziej zdyscyplinowane: operatorzy mogą sprawdzić rzeczywiste zachowanie obwodu przed zatwierdzeniem nowej szafy, zamiast polegać na założeniach z tabliczki znamionowej.

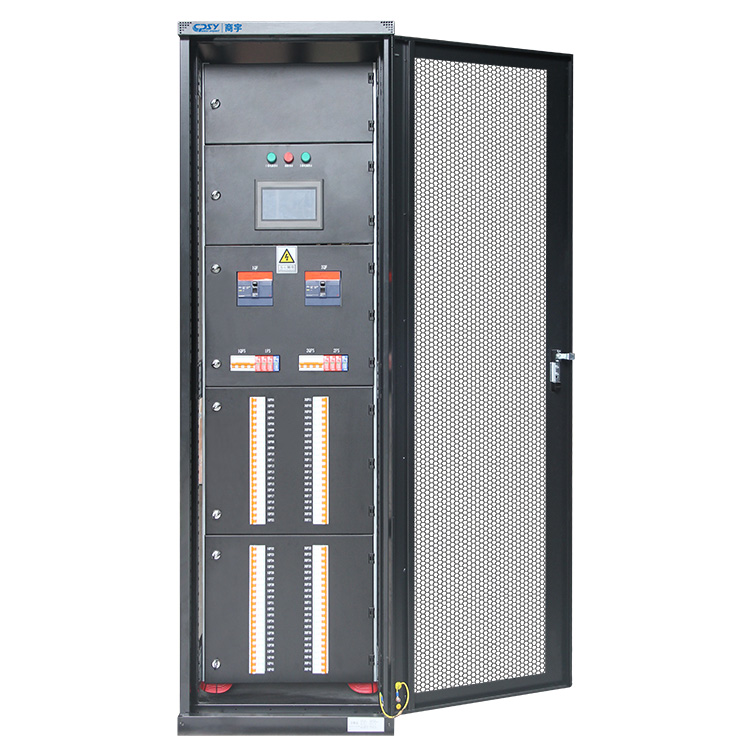

CPSY pozycjonuje swojeprecyzyjne szafy rozdzielcze zasilaniajako terminalowy sprzęt dystrybucyjny dla centrów danych i sal komputerowych. Podane konfiguracje obejmują konfigurowalne obwody odgałęzione, monitorowanie odgałęzień, alarmy, 7-calowy ekran dotykowy HMI i komunikację Modbus. Funkcje te są przydatne tylko wtedy, gdy zostaną poprawnie uruchomione i przez kogoś sprawdzone. Ekran dotykowy nie zastępuje posiadania alarmu, pomiarów bazowych ani procesu kontroli zmian.

Jak inteligentne monitorowanie oddziałów wspiera szybsze i bardziej świadome operacje zasilania

Monitoring oddziałów sprawdza się, bo zawęża obszar poszukiwań. Miernik poziomu źródła może potwierdzić, że wyjście lub szafa UPS przenosi większe obciążenie niż oczekiwano. Nie musi koniecznie wskazywać, który obwód wyjściowy uległ zmianie, czy jedna faza przepływa nieproporcjonalny prąd lub czy dana gałąź zbliża się do limitu działania. Dane dotyczące poszczególnych oddziałów dają operatorowi praktyczny punkt wyjścia.

To ma znaczenie podczas trzech wspólnych wydarzeń. Po pierwsze, prośba o pojemność: zespół obiektu może sprawdzić zamierzoną szafę i dostępne w niej obwody przed zatwierdzeniem sprzętu. Po drugie, alarm wyłącznika: personel może zidentyfikować dotkniętą gałąź i przypisane do niej obciążenia bez otwierania szafy pod napięciem tylko w celu sprawdzenia. Po trzecie, przegląd efektywności: dane dotyczące energii można porównywać w różnych szafach, strefach lub przydziałach klientów, jeśli pozwala na to plan pomiarowy.

Komunikacja zdalna jest częścią wartości operacyjnej. Modbus może przesyłać informacje o wybranych szafach do systemu zarządzania budynkiem, platformy DCIM lub systemu monitorowania obiektu, pod warunkiem, że integrator mapuje rejestry, konsekwentnie nazywa punkty i testuje zachowanie alarmów. Szafkowy interfejs HMI jest cenny w wyposażeniu, ale nie wystarczy w przypadku obiektu z wyłączonym oświetleniem. I odwrotnie, centralny monitoring nie jest powodem do pominięcia wskazań lokalnych; technicy pracujący przed szafą potrzebują jasnego statusu podczas konserwacji.

Istnieje granica. Monitorowanie instalacji elektrycznej raportuje stan instalacji elektrycznej, a nie stan aplikacji serwera. Nie może również kompensować nieprawidłowych etykiet obwodów, nieudokumentowanych ruchów lub źle zaprojektowanej topologii dalszego ciągu. Dobre dane szybko stają się mylące, jeśli harmonogram powykonawczy jest błędny.

Gdzie precyzyjna dystrybucja mocy zapewnia największą wartość operacyjną

Zwrot jest największy w przypadku częstych zmian zasilania, przestoje wiążą się z rzeczywistymi kosztami lub zespół musi bronić decyzji dotyczących wydajności przed więcej niż jednym interesariuszem. Pomieszczenia komputerowe w finansach, telekomunikacji, przedsiębiorstwach i instytucjach rządowych pasują do tego wzorca i dlatego są powszechnym zastosowaniem w tej klasie sprzętu.

Rozwój sztucznej inteligencji i obciążenie IT o dużej gęstości sprawiają, że widoczność na poziomie oddziału jest wymogiem planowania

Sztuczna inteligencja i inne wdrożenia wymagające dużej mocy obliczeniowej mogą zmieniać profil obciążenia pomieszczenia szybciej niż tradycyjne rozwiązania IT dla przedsiębiorstw. Nowe szafy o dużej gęstości mogą być dostarczane w klastrach, a praktycznym ograniczeniem jest często konkretna ścieżka dystrybucji, a nie cała usługa użyteczności publicznej. Odczyty w szafach i oddziałach pomagają ujawnić, gdzie energia jest już skoncentrowana i gdzie nowy sprzęt powodowałby nierówne obciążenie.

Nie jest to argument, że każde pomieszczenie potrzebuje tej samej architektury. W niektórych obiektach konieczne będą zmiany na wcześniejszym etapie, większa liczba szaf lub zmieniony układ szaf, zanim będzie można przyjąć dodatkowe obciążenie. Precyzyjny monitoring sprawia, że ​​decyzja staje się widoczna szybciej. Nie zapewnia wydajności, której projekt elektryczny nigdy nie zapewniał.

Serwerownie zasilane przez UPS wymagają przejrzystej, możliwej do monitorowania warstwy dystrybucyjnej pomiędzy źródłem a szafą

Zasilacz UPS chroni krytyczną ścieżkę źródła, ale operatorzy nadal muszą zrozumieć, w jaki sposób dzielona jest chroniona moc wyjściowa. Szafka z możliwością monitorowania pomiędzy zasilaczem UPS a warstwą szafy pomaga połączyć moc źródła z rzeczywistym zużyciem na dalszym etapie. Podczas planu obejścia konserwacyjnego lub przeglądu przestoju zależność ta jest znacznie łatwiejsza do udokumentowania, gdy obwody, obciążenia szafy i alarmy są widoczne w jednej warstwie dystrybucji.

CPSY wymienia opcje mocy 20–300 kVA dla swojej kategorii precyzyjnych szaf rozdzielczych, wraz z wieloma opcjami napięcia znamionowego i prądu wejściowego. Powinieneś traktować te zakresy jako punkt wyjścia, a nie skrót wyboru. Wymagany system nadrzędny, dostępny prąd zwarciowy, plan obciążenia wylotowego i lokalne wymagania elektryczne określają odpowiednią konfigurację.

Precyzyjna szafa rozdzielcza zasilania vs listwa PDU do montażu w szafie vs konwencjonalna tablica rozdzielcza

Produkty te często traktowane są jako zamienniki. Nie są. Każdy obsługuje inny punkt łańcucha zasilania, a dobrze zaprojektowane centrum danych może wykorzystywać wszystkie trzy.

Co może monitorować listwa PDU do montażu w szafie, a czego nie może zastąpić na poziomie szafy

Szafowa jednostka PDU znajduje się blisko sprzętu IT i może zapewniać pomiary i przełączanie w szafie, gniazdku lub grupie gniazd, w zależności od jej konstrukcji. Jest to cenne przy identyfikowaniu zużycia na poziomie urządzenia i kontrolowaniu gniazd. Nie może zastąpić widoku z poziomu szafy na stan linii zasilającej i obwodów odgałęzionych w wielu szafach. Nie zapewnia również tej samej funkcji dystrybucji, układu wyłączników ani fizycznego interfejsu do źródła nadrzędnego.

Jeśli pojawi się pytanie „Który serwer zużywa energię?” lepszym instrumentem może być listwa PDU do montażu w szafie. Jeśli pojawi się pytanie: „Która gałąź szafy zbliża się do limitu i jaka grupa szaf znajduje się za nią?” bardziej odpowiednią warstwą jest precyzyjna szafka rozdzielcza.

Gdy konwencjonalna tablica rozdzielcza zapewnia dystrybucję, ale niewystarczającą widoczność podczas pracy

Konwencjonalna tablica rozdzielcza może być rozsądnym wyborem w przypadku stabilnych przestrzeni o mniejszym stopniu skomplikowania, w których głównym wymaganiem jest lokalna dystrybucja energii elektrycznej, a monitorowanie nie jest konieczne ze względów operacyjnych. Ochrona w krytycznym pomieszczeniu staje się trudniejsza, gdy operatorzy potrzebują alarmów w oddziałach, raportowania zużycia energii, zdalnego statusu lub kontrolowanego interfejsu do zarządzania wydajnością.

Kompromis kosztowy jest realny. Inteligentne szafy dodają liczniki, sprzęt komunikacyjny, prace konfiguracyjne i wymagania dotyczące uruchomienia. Kupowanie tych funkcji do małego, statycznego pomieszczenia, które nigdy nie będzie monitorowane, jest marnotrawstwem. Zakup podstawowego panelu do zmieniającego się, krytycznego środowiska może być później droższy, zwłaszcza jeśli modernizacja wymaga przestoju lub wymiany szafki.

Dopasuj architekturę szyn zbiorczych, obwody odpływowe, interfejsy monitorowania i warunki instalacji do projektu

Zacznij od schematu jednoliniowego, a nie od broszury szafki. Potwierdź rozmieszczenie źródła, napięcie, metodę uziemienia, wymagania dotyczące pracy zwarciowej i zamierzoną krytyczność dalszych obciążeń. W projektach w USA dystrybucja napięcia 208 V jest powszechna w wielu środowiskach IT, ale należy dopasować ją do rzeczywistej architektury obiektu i nakładów sprzętowych, a nie wybierać na podstawie przyzwyczajeń rynkowych.

Architektura szyn zbiorczych zmienia dyskusję na temat odporności i konserwacji. W tej kategorii produktów CPSY oferuje opcje z pojedynczą lub podwójną szyną zbiorczą. Układ z dwoma szynami zbiorczymi może obsługiwać projekt wymagający oddzielnych ścieżek zasilania, ale nie jest automatycznie redundantny. Prawdziwa redundancja zależy od całego systemu: tam, gdzie jest to wymagane, niezależnych źródeł sygnału wejściowego, strategii przesyłu, wyposażenia dodatkowego z odpowiednimi układami dwuprzewodowymi oraz zdyscyplinowanego przydziału obwodów.

Określ obwody wychodzące z planu szafy i obciążenia. Zapytaj, które obwody są teraz potrzebne, które pozycje są zarezerwowane, w jaki sposób identyfikowane są wyłączniki i jaka szczegółowość monitorowania jest wymagana. Unikaj napełniania wszystkich dostępnych sposobów już pierwszego dnia tylko dlatego, że w szafce jest miejsce. Fizyczna wolna moc, elektryczna moc zapasowa i monitorowana wolna moc to nie to samo.

Integracja zasługuje na równą uwagę. Zdefiniuj, które wartości muszą dotrzeć do platformy monitorowania, kto jest właścicielem progów alarmowych, co dzieje się w przypadku utraty komunikacji i w jaki sposób etykiety będą dopasowywać nazwy punktów DCIM lub BMS. Zanim szafa dotrze na miejsce, sprawdź wymiary obudowy, odstępy dostępowe, kierunek wprowadzenia kabli, warunki cieplne i dostęp serwisowy. Odpowiednia szafka może nadal okazać się nieodpowiednią instalacją, jeśli tylny obszar przyłączeniowy zostanie zablokowany przez ścianę lub korytko kablowe.

W przypadku projektów wymagających konfigurowalnej dystrybucji i monitorowania przejrzyj dostępneopcje szaf rozdzielczych zasilania centrum danychz inżynierem elektrykiem i zespołem uruchamiającym – a nie tylko zespołem zaopatrzenia.

Lista kontrolna szafy rozdzielczej centrum danych: pytania dotyczące instalacji elektrycznej, integracji, obudowy i zgodności do sprawdzenia

• Elektryczny:Czy szafa odpowiada napięciu w miejscu instalacji, wydajności źródła, podejściu do uziemienia, wymaganiom dotyczącym pracy w przypadku zwarcia i planowanej liczbie obwodów wychodzących? Czy parametry wyłączników i przypisania obwodów są udokumentowane?
• Architektura:Czy pojedyncza czy podwójna szyna zbiorcza jest odpowiednia dla rzeczywistego schematu jednokreskowego? Jeśli twierdzi się, że jest to odporność, czy sprawdzono całą ścieżkę od źródła do szafy, a nie tylko obudowę?
• Monitorowanie:Jakie wymiary szafy i odgałęzienia są wymagane? Czy przed uruchomieniem zdefiniowano alarmy, zapisy zdarzeń, lokalny dostęp do HMI i punkty Modbus?
• Integracja:Czy BMS, DCIM lub platforma monitorowania lokalizacji otrzymają przydatne, nazwane punkty – a nie tylko ogólne połączenie komunikacyjne? Kto testuje alarmy utraty komunikacji?
• Instalacja:Czy wymiary, waga, obciążenie podłogi, dostęp z przodu i z tyłu, wprowadzenie kabli, warunki otoczenia i odstępy konserwacyjne zostały potwierdzone w odniesieniu do układu pomieszczenia?
• Zgodność:Jakie wykazy, certyfikaty i zatwierdzenia lokalnych przepisów są wymagane przez właściwy organ i specyfikację projektu? Nie należy zakładać, że certyfikaty określone w ofercie producenta dotyczą każdej skonfigurowanej szafy. Sprawdź dokumenty dotyczące konkretnej jednostki.
• Wsparcie i zapisy:Czy otrzymasz schemat jednokreskowy, harmonogram obwodu, zapis ustawień, mapę komunikacji i etykiety powykonawcze? Dokumenty te określają, czy precyzyjna dystrybucja mocy pozostaje użyteczna po odejściu zespołu uruchamiającego.

A szafa rozdzielcza zasilania monitorowana w oddzialezyskuje na swoim miejscu, gdy zespół wykorzysta te odpowiedzi do zarządzania obiektem przy mniejszej liczbie założeń.
