Zintegrowana szafka zewnętrzna

Shangyu CPSY® łączy doświadczenie w zakresie instalacji, debugowania, konserwacji i zarządzania istniejącymi dojrzałymi produktami aplikacyjnymi i produktami sprzedażowymi, aby dostosować inteligentną zintegrowaną szafę zewnętrzną specjalnie dla ważnych systemów sieci zewnętrznych. Zintegrowane szafy zewnętrzne głęboko integrują produkty infrastruktury centrum danych, w tym wiele podsystemów, takich jak zasilacze UPS, dystrybucja energii, urządzenia chłodnicze, szafy, ochrona przeciwpożarowa itp., a także zapewniają ogólne zarządzanie wszystkimi systemami poprzez system monitorowania, upraszczając proces projektowania i budowy. Przyjmuje blachę ocynkowaną ogniowo o grubości większej niż 1,5 mm, która składa się z zewnętrznego pudełka, wewnętrznego metalowego przedmiotu obrabianego i zestawu akcesoriów. Stosowany jest głównie w punktach ruchu w dół DSLAM, stacjach bazowych komunikacji bezprzewodowej, dystrybucji energii, transporcie miejskim, systemach komunikacyjnych nowej generacji 5G i sieciach. Kompleksowy dostęp biznesowy, rozdzielnia przesyłowa, transmisja komunikacji awaryjnej itp., dostosowują się do różnych scen zewnętrznych, takich jak dachy, ulice, obszary górskie, wzdłuż linii kolejowych oraz środowiska o wysokiej i niskiej temperaturze, spełniając potrzeby klientów w zakresie oszczędzania energii i redukcji emisji, szybkie wdrożenie i wieloscenariuszowe potrzeby adaptacyjne.

Zintegrowana szafka zewnętrzna CPSY®

Wraz z pojawieniem się dużej liczby nowych użytkowników komunikacji, ciągłą poprawą przepustowości sieci komórkowej i innowacjami usług komunikacyjnych, zapotrzebowanie na budowę sieci komunikacyjnych będzie nadal rosło. Zintegrowane szafy zewnętrzne umożliwiają integrację i miniaturyzację głównego wyposażenia miejsca komunikacji, modularyzację komponentów pomocniczych oraz trend rozwoju branży w zakresie oszczędzania energii i redukcji emisji, zmniejszając presję na pozyskiwanie informacji w lokalizacjach klientów i zostały zaprojektowane tak, aby spełniać potrzeby klientów w zakresie elastycznej rozbudowy i szybki układ. Zewnętrzna zintegrowana szafa ma bardzo dobre właściwości termoizolacyjne i jest stosowana w systemach komunikacyjnych, bezpośrednio w szafie A, która zapewnia ochronę mechaniczną i środowiskową wewnętrznych urządzeń komunikacyjnych w warunkach klimatu zewnętrznego. Charakteryzuje się tym, że jest produkowany fabrycznie, łatwy w transporcie i montażu na miejscu oraz umożliwia wejście i obsługę upoważnionego personelu. Jest to szafa, w której można zintegrować główny sprzęt, zasilanie systemu, komunikację prądu stałego, monitorowanie środowiska, sprzęt chłodzący, akumulatory i uziemienie odgromowe, a także zintegrowaną szafę, która zapewnia stację bazową środowisko pracy na zewnątrz i zarządzanie bezpieczeństwem.

Zewnętrzna zintegrowana szafa Shangyu CPSY® składa się z zewnętrznej skrzynki, wewnętrznych części blaszanych, klimatyzatora przemysłowego, jednostki dystrybucji zasilania, zasilacza impulsowego, UPS, akumulatora zapasowego i innych akcesoriów. Przyjmuje konstrukcję warstwową z metalową ramą kolumny, a ogólny materiał to walcowana na zimno / platerowana płyta cynkowa / stalowa + płyta warstwowa EPS / PU lub bawełna izolacyjna PEF o różnych grubościach. Wykonany jest z wysokiej jakości blachy stalowej walcowanej na zimno lub stali nierdzewnej. Podstawa wykonana jest ze stalowej konstrukcji kompozytowej lub blachy cynkowanej ogniowo o grubości od 1,5 mm. Powierzchnia wykonana jest w procesie antystatycznej obróbki plastycznej natryskiem. Ma dobrą odporność na uderzenia, zabezpieczenie przed kradzieżą i zapobieganie starzeniu się, a także przeszedł krajowy stopień pyło i wodoodporności to IP56. Drzwi szafki mają osadzoną konstrukcję z wąską szczeliną w drzwiach. Kąt otwarcia drzwi wynosi >110°. Drzwi szafy zawierają konstrukcję ograniczającą. Urządzenie ograniczające drzwi pełni funkcję ograniczającą, gdy drzwi znajdują się w stanie „otwartym”. Zamek drzwi ma trzypunktową konstrukcję cięgła i elementu blokującego, który ma solidną konstrukcję i jest mocny pod względem zabezpieczenia przed kradzieżą. Wnętrze szafy podzielone jest według funkcji na komorę na sprzęt i komorę na baterie. Do szaf zewnętrznych zintegrowanych zaliczamy: 1. Szafy zewnętrzne zintegrowane stacji bazowych komunikacyjnych (szafy sprzętowe, szafy zasilające, szafy bateryjne, szafy zasilające, szafy kompleksowe); 2. Zewnętrzne zintegrowane szafy OLT do radia i telewizji, zewnętrzne szafy zasilające i elektryczne oraz zewnętrzne szafy z dostępem do szerokopasmowego Internetu, zewnętrzne szafy sieciowe, zewnętrzne szafy o stałej temperaturze, zewnętrzne szafy przeciwdeszczowe, zewnętrzne małe szafy stacji monitorujących, zewnętrzne szafki bezpieczeństwa do nadzoru wideo.

Główne wskaźniki wydajności technicznej

1. Warunki użytkowania: temperatura otoczenia -40℃~+60℃. Jeżeli temperatura jest zbyt wysoka, zaleca się założenie osłony przeciwsłonecznej; wilgotność otoczenia ≤95﹪ (przy +40℃); ciśnienie atmosferyczne 70kPa~106kPa;

2. Szafa ma konstrukcję warstwową, która dzieli się na dwa typy: 1. Dwuwarstwowa blacha + bawełna izolacyjna PEF; 2. Rama blaszana + płyta warstwowa EPS/PU o grubości 45 mm.

3. Materiał obudowy: blacha stalowa walcowana na zimno o grubości 1,5 mm/płyta ocynkowana/płyta aluminiowa/płyta ze stali nierdzewnej + bawełna izolacyjna PEF o grubości 10–40 mm/stalowa płyta warstwowa w kolorze EPS o grubości 45 mm, słupek U 2 mm, rama nośna 1,5 mm, elementy dekoracyjne i pyłoszczelne 1,2 mm; obróbka powierzchni: odtłuszczanie, odrdzewianie i trawienie, fosforanowanie antykorozyjne (lub cynkowanie), natryskiwanie tworzyw sztucznych

4. Skład szafy: szafka + drzwi szafki + podstawa + pokrywa górna + stojak + zamek szafki, fotowoltaika + magazyn energii + stos ładowania DC (opcjonalnie)

5. Typ szafy: jednostka 1/2/3, jedna kabina, pojedyncze drzwi przednie lub drzwi przednie i tylne (opcjonalnie)

6. Zamek drzwi i drzwi: Drzwi szafki mają wbudowaną konstrukcję z wąską szczeliną w drzwiach; kąt otwarcia drzwi >110°, a konstrukcja ograniczająca posiada silne właściwości antywłamaniowe; zamek drzwi ma trzypunktową konstrukcję składającą się z cięgła i elementu blokującego oraz kłódki lub zamka elektronicznego (opcjonalnie)

7. Wytrzymałość mechaniczna: Szafa może wytrzymać obciążenie ≥600kg, każda powierzchnia może wytrzymać nacisk pionowy >980N, a najbardziej zewnętrzny koniec może wytrzymać nacisk pionowy >200N po otwarciu drzwi.

8. Pole przekroju poprzecznego rdzenia miedzianego w przewodzie uziemiającym powinno wynosić > 16-50㎟, a rezystancja wykrywania powinna wynosić <0,1Q

9. Metoda wprowadzenia kabla: wejście i wyjście od dołu. Linie prądu przemiennego, linie prądu stałego, linie sygnałowe i przewody uziemiające należy poprowadzić oddzielnie i oddzielnie zawiązać;

10. Metoda instalacji sprzętu: W szafie na sprzęt instaluje się standardową, regulowaną szafę rack 19/21 cala.

11. Metoda chłodzenia: wymiana ciepła lub klimatyzacja (AC1500W), wentylator + klimatyzacja

12. Usługi niestandardowe: dostosowywanie rozmiaru, dostosowywanie struktury wewnętrznej, dostosowywanie koloru obudowy, domyślny międzynarodowy szary RAL7035, profesjonalne natryskiwanie proszkowe na zewnątrz

13. Metoda instalacji: wewnątrz lub na zewnątrz, grubość podstawy szafy ≥2,0 mm z blachy stalowej ocynkowanej ogniowo, wysokość podstawy szafy ≥200 mm, przegrody zainstalowane wokół podstawy, aby zapobiec naruszaniu praw zwierząt

13. Typ obwodu głównego: mostek trójfazowy, podwójna antygwiazda; elementy prostownika: tyrystor, dioda, współczynnik nierównomierności prądu elementów na tym samym ramieniu: <0,15

15. Liczba impulsów w pojedynczej szafce: 6, 12, 24 impulsy (wiele szaf prostownikowych w połączeniu z przesunięciem fazowym transformatora prostowniczego może tworzyć równoważne 36, 48, 60, 72 impulsów)

16. Napięcie wytrzymywane: Napięcie wytrzymywane pomiędzy urządzeniem uziemiającym a metalowym przedmiotem skrzynki jest nie mniejsze niż 3000 V (DC)/1 min;

17. System kontroli temperatury: Sprzęt szafy generuje dużo ciepła podczas pracy, powodując wzrost temperatury wewnątrz szafy, skracając żywotność elementów elektronicznych, a nawet powodując przestoje. Dlatego do kontrolowania temperatury w szafie należy stosować urządzenia do kontroli temperatury, aby zapewnić normalne działanie sprzętu komunikacyjnego, a jednocześnie poprawić żywotność i niezawodność sprzętu elektronicznego.

18. Rezystancja izolacji: Rezystancja izolacji pomiędzy urządzeniem uziemiającym a złotym przedmiotem w skrzynce jest nie mniejsza niż 2X104M /500V (DC);

19. Klimatyzator kompresorowy: klimatyzator DC 300W-1500W (opcjonalnie)

20. Grubość warstwy termoizolacyjnej: 50mm, dobre właściwości termoizolacyjne, przewodność cieplna <0,472/(m2.k); stopień ochrony obudowy: IP56;

21. Wszystkie zakładki szyn przewodzących są frezowane, o chropowatości lepszej niż Ral.6, płaskości lepszej niż 25 μm, niskiej rezystancji styku i małych stratach mocy.

22. Zintegrowana szafa integruje system chłodniczy, system szaf, system dystrybucji energii, zasilacz bezprzerwowy, system dynamicznego monitorowania środowiska i system okablowania wymagany w pomieszczeniu komputerowym. Jest on wstępnie ustawiony przez przemysł i nadawcę i można go szybko zaprojektować na miejscu, aby sprostać potrzebom szybkiego uruchomienia usług centrum danych.

Parametr zintegrowanej szafki zewnętrznej CPSY® (specyfikacja)

Funkcja i zastosowanie zintegrowanej szafki zewnętrznej CPSY®

Cechy:

1. Może zdalnie autoryzować uprawnienia do odblokowania, zdalnie monitorować i rejestrować stan zamka drzwi, czas otwarcia i zamknięcia zamka drzwi oraz informacje o odblokowaniu.

2. Szafka przyjmuje metody spawania, montażu i montażu. Konstrukcja jest mocno zespawana i ma dobrą nośność. Nadaje się do instalacji w wielu scenariuszach na szczytach gór i dachach. Jest skalowalny i można go podłączyć do platform innych firm.

3. Użyj pełnej obróbki CNC, aby utworzyć obudowę ze stopu aluminium lub stali nierdzewnej, aby skutecznie zapobiegać lokalnemu przegrzaniu obudowy; cała szafka jest spryskana tworzywem sztucznym lub pomalowana, aby zapobiec rdzy, korozji, kurzowi, słońcu i deszczowi.

4. Zintegrowany projekt, szybkie wdrożenie, plug-and-play, wysoka integracja, małe rozmiary, krótki czas budowy, oszczędność miejsca, łatwa rozbudowa i migracja, niskie koszty budowy i niskie zużycie energii

5. Modułowa konstrukcja dystrybucji energii, zasilania, chłodnictwa itp., konfiguracja na żądanie, wysoka niezawodność, bezobsługowość, uruchamianie i zatrzymywanie jednym kliknięciem, szybki montaż, dopasowanie wielu scenariuszy; Możliwość dostosowania do różnych kombinacji systemów zasilania, co ułatwia modernizację

6. W pełni uszczelniona konstrukcja, przyjazna dla środowiska, termoizolacyjna i energooszczędna, doskonała wydajność, izolacja i antystatyka, pyłoszczelność i antykorozja, poprawiająca bezpieczeństwo i wydłużająca żywotność sprzętu prostowniczego.

7. Wysokowydajne rozwiązanie do rozpraszania ciepła, klimatyzatory przemysłowe montowane na drzwiach/montowane z boku, sprzęt wentylacyjny klasy przemysłowej, chłodzenie powietrzem i konstrukcja warstwy izolacyjnej, stabilne i niezawodne, długa żywotność, niższa temperatura oraz utrzymywanie stałej temperatury i wilgotności w szafka

8. Zabezpieczenie przed kradzieżą drzwi szafy zewnętrznej, wysoki stopień ochrony IP56, doskonale radzi sobie w trudnych warunkach zewnętrznych i różnych typach pogody.

7. Kompletne środki ochrony, monitorowanie w czasie rzeczywistym temperatury powietrza, wilgotności, temperatury wody, ciśnienia wody, przepływu wody, wycieku wody, objętości powietrza, temperatury komponentów itp. w szafie, bez konieczności sprawdzania miejsca.

9. Inteligentny zamek antykradzieżowy, przechwytywanie kamery; górna część jest pochylona w dół, aby zapobiec deszczowi, a pyłoszczelna siatka na wejściu kabla zapobiega przedostawaniu się owadów i kurzu, jest łatwa do czyszczenia i naprawy oraz jest odporna na korozję.

10. Stabilne i niezawodne monitorowanie dynamicznego środowiska, wszechstronne wykrywanie sygnału alarmowego, raportowanie informacji o alarmach w czasie rzeczywistym; może realizować i przesyłać alarmy takie jak przerwa w dostawie prądu, awaria zasilania, kontrola dostępu, temperatura, wilgotność, dym, zanurzenie w wodzie, napięcie akumulatora itp. (opcjonalnie).

11. Przyjmując projekt najwyższego poziomu, struktura pojedynczych szaf i szaf połączonych jest taka sama, z zarezerwowanymi interfejsami instalacyjnymi. Ilość klimatyzatorów można zwiększyć lub zmniejszyć w zależności od potrzeb. Produkt łatwo się rozszerza, wytrzymuje nacisk i odkształcenia; złącze wtłaczane ma zrównoważoną konstrukcję o stałej sile i podwójną izolację;

12. Inteligentne debugowanie jednym kliknięciem, wydajne działanie, wyposażone w wysokowydajny moduł prostowniczy, projekt kontroli temperatury oraz analizę i zarządzanie efektywnością energetyczną na poziomie obiektu, dzięki czemu działanie jest bardziej wydajne.

13. Akceptuj dostosowywanie, łącz różne cechy różnych projektów i wykorzystuj środowiska do dostosowywania, bardziej zgodnie z potrzebami na miejscu, oraz osiągaj satysfakcję klienta na czas i wydajnie.

14. Szafa ma dużą pojemność, konstrukcję z wieloma drzwiami, elastyczną przestrzeń do montażu wewnętrznego i wygląd, łatwą instalację i konserwację, a monitorowanie i reagowanie w szafie jest szybsze, dokładniejsze i skuteczniejsze;

15. Jest standardowo wyposażony w interfejsy kategorii 6, obsługujące różne urządzenia peryferyjne; zarezerwowany jest interfejs zewnętrznego zasilania awaryjnego, a urządzenia wewnętrzne mogą być zasilane z zewnętrznego systemu zasilania w czasie przerwy w dostawie prądu.

16. Używaj przewodów trudnopalnych, opcjonalnej listwy zasilającej AC lub listwy zasilającej DC (oprawy oświetleniowe DC-48V); opcjonalna bateria litowa/akumulator kwasowo-ołowiowy jako źródło zasilania rezerwowego (opcjonalnie)

17. Zintegrowane okablowanie elektryczne i system dystrybucji zasilania AC/DC, z rozsądnym układem, elastycznymi metodami okablowania, łatwą obsługą i konserwacją wprowadzenia kabli, mocowania i uziemienia, takich jak koryta kablowe i stojaki do zarządzania kablami.

18. Wejście kabla do szafy odbywa się od dołu. Kabel zasilający, kabel sygnałowy i kabel optyczny mają niezależne otwory wejściowe i nie kolidują ze sobą.

19. Główne wyposażenie, sprzęt do kontroli temperatury i moduły okablowania w szafie są zaprojektowane w oddzielnych przedziałach, aby ułatwić przyszłą stopniowaną konserwację.

20. Wysokowydajne rozwiązanie w zakresie zasilania zewnętrznego, proste ustalenie lokalizacji, zwarta konstrukcja systemu, szafa umożliwia szybki montaż, obsługuje wiele wejść i wyjść energii, co ułatwia wybór miejsca i budowę.

21. Inteligentne alarmy, tajne raporty czasowe i regionalne, mogą gromadzić kilka rodzajów informacji i spełniać ogólne wymagania techniczne projektu usunięcia miejsca zdarzenia; alarmy lokalne są powiązane z alarmami zdalnymi, bardzo precyzyjnym zdalnym scentralizowanym monitorowaniem oraz stronami obsługi zdalnych alarmów, e-mailami i wiadomościami tekstowymi.

22. Inteligentne połączenie, otwieranie drzwi jest powiązane z oświetleniem i robieniem zdjęć; czujnik temperatury jest powiązany z uruchamianiem i zatrzymywaniem klimatyzatora, czujnik temperatury + stan klimatyzatora jest powiązany z wentylacją awaryjną, czujnik temperatury + czujnik dymu jest powiązany z gaszeniem pożaru.

23. Inteligentne wykrywanie: zamek elektroniczny kontroli dostępu na poziomie szafki i czujnik magnetyczny drzwi w połączeniu z różnymi autoryzowanymi metodami otwierania drzwi, odciskiem palca, twarzą i hasłem, opcjonalnymi alarmami dźwiękowymi i wizualnymi oraz kamerami

24. Inteligentna obsługa i konserwacja dla wszystkich użytkowników obiektu umożliwia zdalne monitorowanie pracy obiektu i gromadzenie danych, a także generowanie raportów z działania, obsługę aplikacji mobilnych, przewidywanie usterek w czasie rzeczywistym i szybkie pozycjonowanie, pomagając personelowi operacyjnemu i konserwacyjnemu skupić się na podstawowych rozwiązywania problemów w odpowiednim czasie, przy niewielkiej liczbie osób na służbie. Ponadto zdalna obsługa i konserwacja, inżynierowie systemowi zapewniają pomoc online w dowolnym momencie, a system wsparcia obsługi i konserwacji jest bardziej inteligentny.

Standardy Produktu

Właściwości przeciwzniszczeniowe zamka spełniają wymagania klasy B zawarte w GA/T 73-1994.

Spełniają wymagania IP55 w GB 4208-2008

Spełniają wymagania IP45 w GB 4208-2008

Zgodność ze standardem branżowym YD/T1537-2015 test szafy zewnętrznej dla systemów komunikacyjnych

Zgodność ze standardem YD 5083-2005/YD5096-2005 specyfikacjami testowania odporności sprzętu telekomunikacyjnego na trzęsienia ziemi

Spełniają wymagania testu ognioodporności GB5169.7 A

Spełniają wymagania dotyczące powierzchni otworu wylotowego wodoru określone w normie krajowej GB7260.1

Spełnia wymagania klasy B w zakresie ochrony przed wandalizmem w GA/T 73-1994 „Mechaniczny zamek zabezpieczający przed kradzieżą”

Aplikacje:

Szeroko stosowane w szybkich, nieprzerwanych systemach poboru opłat ETC, liniach kolei dużych prędkości, komunikacji sieciowej, autostradach, sieciach krajowych, metrze miejskim, monitorowaniu środowiska, stacjach bazowych komunikacji bezprzewodowej, w tym systemach 3G nowej generacji, zintegrowanych usługach komunikacyjnych/sieciowych , stacje rozdzielni dostępu/transmisji, łączność/transmisja awaryjna itp., przemysł chemiczny, hutnictwo, papiernictwo, produkcja wodoru, ropa naftowa, górnictwo, przemysł wojskowy, badania naukowe, radio i telewizja, stacja monitorująca, energia elektryczna, energia, transport, bezpieczeństwo, wzmacniacze mocy, projekcja, sterowanie oświetleniem i inne branże, placówki biznesowe (telekomunikacja, finanse, energetyka, radio i telewizja, handel detaliczny), małe przedsiębiorstwa, oddziały dużych przedsiębiorstw, rząd, edukacja, opieka medyczna, centra danych w chmurze obliczeniowej, Przemysłowe i komercyjne zasilacze awaryjne, przesuwanie szczytów, golenie szczytów i wypełnianie dolin, rozbudowa systemu, wygładzanie nowej energii Większość scenariuszy zastosowań, takich jak moc wyjściowa, dostarczanie prądu stałego o dużej mocy do obciążeń itp.

System obsługi:

1. Próbki produktów w przedsprzedaży

--Wyspecjalizowany personel przeprowadza dogłębne badania potrzeb klientów, w pełni rozumie potrzeby klientów oraz projektuje i tworzy rysunki za darmo.

--Dostarcz bezpłatne broszury dotyczące produktów, próbki, raporty z testów, oferty, dane kontaktowe dotyczące transportu i inne usługi

2. Sprzedaż usług budowlanych

-- Ułóż harmonogram produkcji zgodnie z czasem dostawy wymaganym przez klienta

-Ściśle przeprowadzaj kontrolę jakości podczas procesu produkcyjnego

-Silne wsparcie logistyczne

3. Usługa śledzenia posprzedażnego

--Śledzenie i obsługa opinii dotyczących jakości produktu; przeprowadzanie wizyt ponownych u użytkowników, aby pomóc im rozwiązać problemy

--Świadcz usługi testowania wyrobów budowlanych i zapewniaj bezpłatną ekspresową dostawę na plac budowy brakujących materiałów i części zamiennych.

Instrukcje Instalacji

1. Zgodnie z potrzebami planowania sieci zintegrowaną szafę można zainstalować na ziemi, dachu, poboczu drogi, zboczu wzgórza i innych obszarach. Można go zainstalować blisko ziemi lub nad głową. Podczas instalowania na obszarach zagrożonych powodzią należy wziąć pod uwagę wymagania dotyczące zapobiegania powodziom.

Dzięki swojej prostej konstrukcji obsługuje dwie metody montażu: montaż kompletny (podnoszenie w miejscu kompletnej wysyłki) i montaż (montaż w miejscu dostawy części):

Prefabrykowane: W razie potrzeby prefabrykowane zintegrowane szafy są integrowane i instalowane w fabrykach produkcyjnych i magazynach. Może zaspokoić potrzeby transportu lądowego, morskiego lub lotniczego i może spełnić wymagania dotyczące wstrząsów, wibracji i podnoszenia podczas transportu.

Typ zmontowany: W razie potrzeby elementy zintegrowanej szafy można przetransportować na miejsce w celu standardowego montażu.

2. Większa moc zintegrowanej szafy wymaga grubszych kabli, a podczas projektowania wykopu należy w pełni uwzględnić przekrój poprzeczny kabli.

3. W szafce zewnętrznej zastosowano metodę wprowadzenia kabla w dół. Aby zapobiec przedostawaniu się ciał obcych, z boku szafy zewnętrznej nie ma otworu na kabel, a kabel należy wprowadzić przez rowek. Dlatego wykopy należy przygotować na miejscu.

4. W szafie typu „wszystko w jednym” zastosowano dolne wejście kablowe, a wykop musi mieć konstrukcję pyłoszczelną i odporną na gryzonie, aby zapobiec przedostawaniu się ciał obcych. W wykopie wymagana jest niezbędna konstrukcja wodoodporna i odporna na wilgoć, aby zapobiec starzeniu się kabla i zwarciom, które będą miały wpływ na normalne działanie szafy zewnętrznej.

5. Nie otwieraj drzwi szafki, gdy wilgotność powietrza wynosi 95%. Unikaj otwierania drzwi szafy, wykonywania prac konserwacyjnych lub remontowych w deszczową lub wilgotną pogodę

6. Tylko profesjonaliści mogą wykonywać czynności instalacyjne. Podczas procesu instalacji należy ściśle przestrzegać wskazówek zawartych w instrukcji obsługi.

7. Przed montażem należy odłączyć wszystkie wyłączniki stopni wewnętrznych i zewnętrznych, odczekać 15 minut i sprawdzić, czy wszystkie znajdują się w stanie bezprądowym.

8. W pozycji odłączonej należy pozostawić znak ostrzegawczy, aby zapobiec ponownemu włączeniu zasilania podczas procesu instalacji. Wymagane jest niezbędne uziemienie i połączenia zwierające.

9. W razie potrzeby należy obchodzić się z częściami pod napięciem i izolować je materiałami izolacyjnymi, aby uniknąć obrażeń personelu.

10. Po odłączeniu całego zasilania odczekaj 35 minut przed otwarciem drzwi w celu kontroli. Przed otwarciem drzwi szafy upewnij się, że wewnątrz nie ma prądu.

11. W normalnych okolicznościach należy zastosować normalne procedury wyłączania. W sytuacjach awaryjnych należy zastosować wyłączenie awaryjne, aby zapewnić szybką reakcję i chronić bezpieczeństwo ludzi i sprzętu.

12. Wybierając miejsce, zwykle wybiera się obszar o dobrej wentylacji i instaluje go na otwartej przestrzeni lub na podłodze. Zasadniczo nie nadaje się do instalowania w korytarzach mieszkalnych lub pomieszczeniach mieszkalnych, w przeciwnym razie będzie to miało wpływ na efekt wentylacji i rozpraszania ciepła, a hałas będzie przeszkadzał mieszkańcom podczas pracy urządzenia. .

13. Komponenty, komponenty, części, sprzęt pomocniczy i interfejsy instalacyjne zintegrowanej szafki zewnętrznej są standardowe i uniwersalne i są wykonane głównie z materiałów metalowych; w przypadku stosowania instalacji stojącej należy zapewnić niezawodną stalową podstawę kanałową lub cement. Pomost należy trzymać z dala od obszarów nisko położonych i obszarów o dużym zapyleniu oraz posiadać odpowiednie rzędy uziemienia.

14. Wymagane jest, aby na zewnątrz szafy nie było żadnych odsłoniętych śrub, aby uniknąć kradzieży w wyniku zewnętrznego demontażu; szafka jest wyposażona w podstawę i osłonę przeciwsłoneczną, która pozwala lepiej zapobiegać korozji spowodowanej wyciekiem deszczu, podczas gdy drzwi szafy muszą korzystać z trybu blokady wielokrotnego kliknięcia.

Szczegóły zintegrowanej szafki zewnętrznej CPSY®

W porównaniu z podobnymi zaletami zintegrowanej szafki zewnętrznej CPSY®, jak poniżej:

●Wysokie bezpieczeństwo dzięki ochronie EMC/RFI, poziom odporności na trzęsienia ziemi 8/9, konstrukcja antywłamaniowa konstrukcyjnego zamka drzwi szafy, brak możliwości demontażu i wysoki współczynnik odporności na wandalizm.

● Ognioodporna konstrukcja bezpieczeństwa izolacji, wykonana z zimnej blachy stalowej gadolinowej lub przyjaznej dla środowiska płyty platerowanej, o dobrych właściwościach mechanicznych, dużej nośności, zwartej i rozsądnej konstrukcji oraz dobrej wymienności.

● Pudełko charakteryzuje się ochroną przed słońcem, ochroną przed deszczem, odpornością na korozję, dobrą ognioodpornością, izolacją i trwałością. Jest w pełni przystosowany do środowiska zewnętrznego i ma żywotność 15 lat, czyli o ponad 20% wyższą niż w przypadku chłodzenia powietrzem.

●Przyjmuje standardową konstrukcję stojaka 19-calowego lub 21/23/24-calowego lub jest zaprojektowany jako wspornik akumulatora itp., który można rozszerzać na żądanie i charakteryzuje się dużą wszechstronnością. Istnieje możliwość wykonania niestandardowych konstrukcji stałych z blachy, według aktualnej sytuacji klienta (opcjonalnie).

●Wysoki poziom ochrony, stopień ochrony IP56, cicha kontrola stałej temperatury, różnica temperatur ogniw między szafami ≤3 ℃, konstrukcja z blachy i metoda spawania dodatkowo poprawiają wodoodporność, pyłoszczelność, korozję i odporność na promieniowanie UV.

●Jest łatwy w montażu i można go elastycznie instalować na dachu lub na poboczu drogi, zgodnie z wymaganiami miejsca. Ma silną tolerancję na klimat i pogodę i może przystosować się do różnych niskotemperaturowych opadów deszczu i śniegu, wysokiego zimna i ciepła, burz piaskowych i wietrznych obszarów.

● Stosuj ognioodporne i trudnopalne materiały izolacyjne (kable, paski gumowe, bawełna izolacyjna) i zintegrowaj system kontroli temperatury (wykorzystujący wentylatory, wymienniki ciepła lub klimatyzatory do odprowadzania ciepła mieszanego), aby uzyskać efekt stałej temperatury w szafie .

●Inteligentny projekt połączenia przeciwpożarowego, ochrona przeciwpożarowa na poziomie PACK, wykrywanie bliskiego końca, automatyczna reakcja na gaszenie pożaru, szybka, dokładna, terminowa i skuteczna, co może zminimalizować straty;

●Oszczędzaj czas, pracę i przestrzeń. W porównaniu z szafami tradycyjnymi, szafy zintegrowane zewnętrzne zajmują mniejszą powierzchnię - zmniejszoną o ponad 90%, skróciły czas budowy - skrócony do 1/10 poprzedniego czasu oraz zmniejszono liczbę jednostek pomiędzy poszczególnymi modułami funkcjonalnymi. Punkty awarii ścieżki, znacznie poprawiające kompatybilność między systemami.

●Monitorowanie wizualne, wysoka integracja, zdalne, scentralizowane zarządzanie, wiele wyjść napięciowych, kopia zapasowa n+1 i przeszedł jedyny w branży certyfikat bezpieczeństwa informacji o produktach IT w zakresie monitorowania środowiska.

●Bez nadzoru kontrola danych w czasie rzeczywistym, wielokanałowe wyświetlanie na lokalnych dużych ekranach, aplikacje mobilne i przeglądarki WEP oraz obsługa scentralizowanej sieci w wielu obszarach i szafach.

●Zastosowanie konstrukcji spawanej i procesu natryskiwania elektrostatycznego proszku na zewnątrz zapewnia wytrzymałość mechaniczną, sztywność i niezawodność obudowy w zakresie odporności na korozję.

●Konstrukcja transformatora źródła pomocniczego z podwójnym odczepem, strona pierwotna może być podłączona do źródła zasilania 480Vac lub 400Vac i jest kompatybilna z 2 głównymi napięciami sieciowymi.

Integracja może znacznie zmniejszyć dzierżawę gruntów i oprogramowanie systemu zarządzania przez operatorów

●Instalacja inżynieryjna jest niezwykle prosta, wszystkie podsystemy są wstępnie zainstalowane w szafie, fabrycznie są w pełni debugowane, produkt jest pakowany i transportowany w całości, a instalacja na miejscu trwa 2 godziny.

Klasyfikacja zintegrowanych szaf zewnętrznych

--Zgodnie z klasyfikacją funkcjonalną, zewnętrzne szafy zintegrowane dzielą się na szafy sprzętowe (kabiny sprzętowe) i szafy bateryjne (kabiny akumulatorowe).

(1) Szafa na sprzęt: W szafie na sprzęt wykorzystuje się klimatyzację lub wentylację do rozpraszania ciepła (wymienniki ciepła mogą być również używane jako sprzęt do rozpraszania ciepła), MTBF≥50000h-250000h, szafa na sprzęt jest rozmieszczona po prawej stronie szafy oraz jest oddzielony od komory baterii przegrodą, aby ułatwić izolację cieplną przestrzeni sprzętowej.

(2) Szafa akumulatorowa: używana do instalowania akumulatorów, mająca na celu zapewnienie niezawodnego zasilania energią dla wszystkich stałych obciążeń w obszarach przemysłowych i komercyjnych. Dzięki interfejsowi z jednostką sterującą można elastycznie konfigurować różne aplikacje, a dane eksploatacyjne systemu akumulatorów można wymieniać z innymi urządzeniami. Szafa bateryjna wykorzystuje klimatyzację lub półprzewodnikowe chłodzenie do odprowadzania ciepła. Zewnętrzne panele szafy oklejone są bawełną termoizolacyjną w celu uzyskania efektu termoizolacji. Szafka jest również wyposażona w osłonę przeciwsłoneczną, która zapewnia ochronę przed słońcem i zapewnia wodoodporność. Szafa wyposażona jest w urządzenie odsysające, które uwalnia szkodliwe gazy wytwarzane przez akumulator.

--- W zależności od rozmiaru oraz miejsca instalacji i transportu można je podzielić na dwa typy: typ integralny i typ zmontowany.

Ogólna zewnętrzna sala komputerowa ze zintegrowaną komunikacją jest montowana fabrycznie i jest bardziej odpowiednia do projektów sal komputerowych z dostępem szerokopasmowym i modułami zdalnymi.

Prefabrykowaną salę komputerową można zainstalować i zbudować na miejscu w miejscu instalacji, dzięki czemu można ją zastosować w dowolnym odpowiednim miejscu instalacji i projekcie.

--Zgodnie z klasyfikacją funkcjonalną zintegrowane szafy zewnętrzne dzielą się na szafy usług IT i szafy ETC.

Szafy serwisowe IT wykorzystywane są w pomieszczeniach komputerowych centrów danych, głównie do konfiguracji serwerów i przełączników;

Szafka ETC ma następujące cechy:

(1) Szafy ETC muszą być przystosowane do różnych złożonych środowisk klimatycznych: nasłonecznienia, pyłoszczelności, wodoodporności, wilgoci, pleśni, mgły solnej, rdzy oraz muszą być odporne na wiatr i trzęsienia ziemi.

(2) Przyjęto innowacyjną konstrukcję „zmontowanego modułowego”, którą można szybko zainstalować na miejscu. Każdy moduł funkcjonalny jest instalowany krok po kroku, a koryta kablowe, otwory i zaciski wtykowe są zarezerwowane; sprzęt jest łatwy w instalacji, a prowadzenie kabli jest wygodne i piękne.

(3) Zintegruj zasilacze do konwersji mocy, zasilacze UPS (N+1) i sprzęt akumulatorowy, sprzęt klimatyzacyjny, sprzęt do dystrybucji energii, sprzęt do transmisji sieci, sprzęt do monitorowania środowiska, ochronę odgromową, ochronę przeciwpożarową, inteligentną kontrolę dostępu, dane z monitorowania dynamicznego środowiska kolekcja/alarm/ integruje wiele modułów funkcjonalnych, takich jak moduł kamery i inteligentna kontrola temperatury w jeden i ma właściwości zabezpieczające przed kradzieżą, pyłoszczelne, wodoodporne, antykorozyjne, wysoką niezawodność, wysoką integrację, łatwą konserwację, długą moc pojemność pamięci, monitorowanie w czasie rzeczywistym, inteligentne wczesne ostrzeganie itp.

(4) Zapewniają głównie zintegrowane magazynowanie maszyn sterujących torem suwnicowym, przełączników przemysłowych, komputerów PC systemu poboru opłat i innego sprzętu oraz zapewniają niezawodne zasilanie i zasilanie awaryjne dla sprzętu suwnicowego, aby zapewnić niezawodne działanie kluczowych przydrożnych urządzeń produkcyjnych.

(5) Szafa ETC zawiera komputer z systemem opłat, kontroler pasa ruchu, kontroler anteny, RSU (jednostkę drogową) i inny sprzęt biznesowy. Drogi ekspresowe w różnych prowincjach mają swoje specyficzne wymagania i projektowane są maszyny z pojedynczą, podwójną i trzema kabinami. wpisz, aby zadowolić.

(6) Funkcja zdalnego zarządzania siecią System zarządzania obsługą i konserwacją sprzętu zaplecza, obsługiwany przez zintegrowaną inteligentną szafę Yitong Technology z autostradą, może zaspokoić potrzeby Strony A i zdalnie monitorować stan sprzętu w inteligentnej szafie zintegrowanej z autostradą (stan pracy sprzętu, falownik i skorygowany stan pracy zasilacza, stan środowiska, stan otwierania i zamykania drzwi itp.), obsługa nieprawidłowości w pracy lub awarii sprzętu (automatyczna inspekcja, aktywny alarm, 1000 zapisów dziennika, pozycjonowanie GPS, automatyczne wyposażenie online itp.), rzeczywiste- zdalne zarządzanie czasem (zapytanie o informacje, konfiguracja parametrów, automatyczna synchronizacja, zdalne sterowanie przełącznikami itp.).

--Zgodnie z klasyfikacją ilościową zintegrowane szafy zewnętrzne dzielą się na zintegrowane szafy zewnętrzne z pojedynczą kabiną, zintegrowane szafy zewnętrzne z podwójną kabiną i zintegrowane szafy zewnętrzne z trzema kabinami.

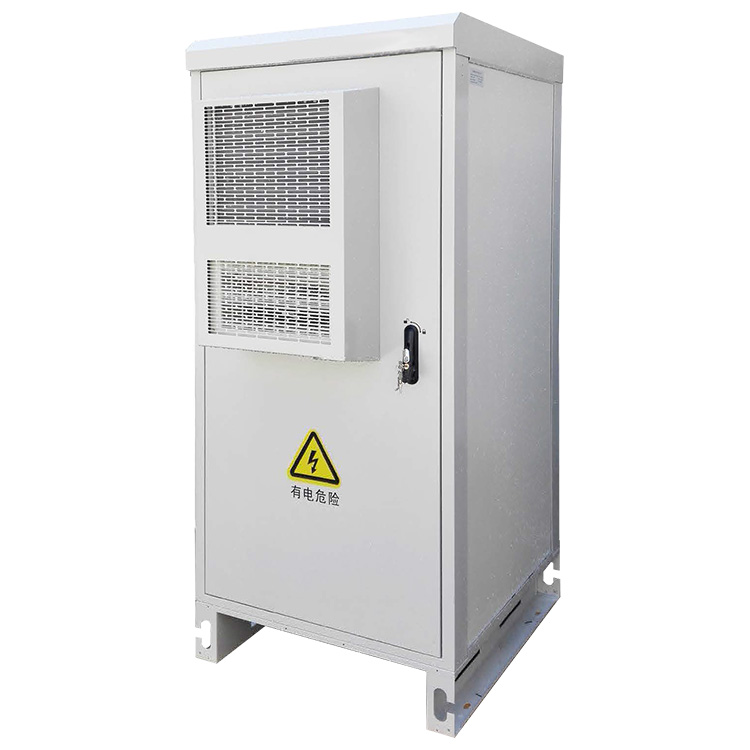

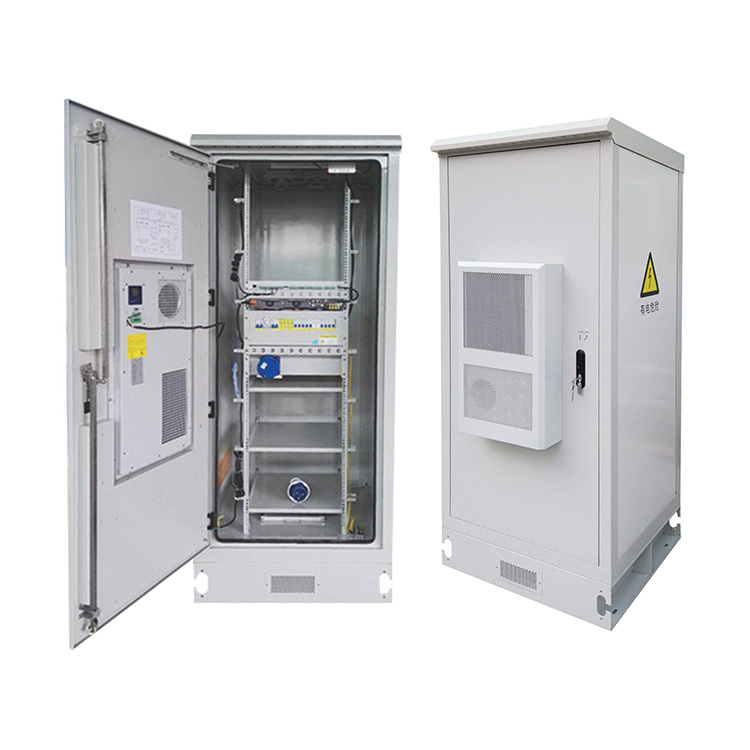

1. Zintegrowana szafka zewnętrzna z pojedynczą kabiną

Formularz konfiguracji pojedynczej szafy: Szafa jest podzielona na różne przedziały funkcjonalne, które składają się z przedziału sprzętowego + przedziału baterii. Zwykle kabina urządzenia przyjmuje metodę wymiany ciepła lub chłodzenia powietrzem. Komora baterii może wybrać wentylację bezpośrednią lub zastosować chłodzenie półprzewodnikowe lub klimatyzację, zgodnie z warunkami klimatycznymi rzeczywistego miejsca użytkowania.

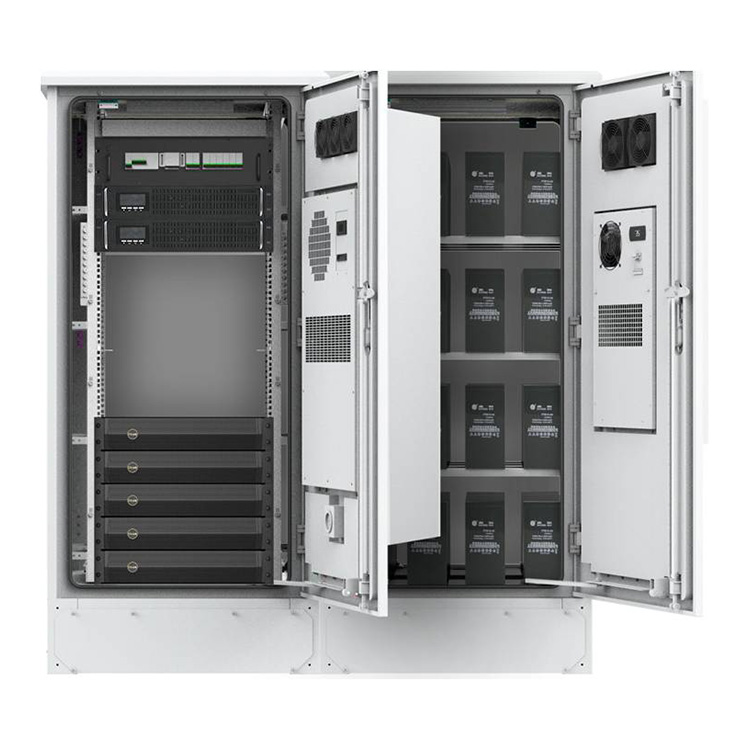

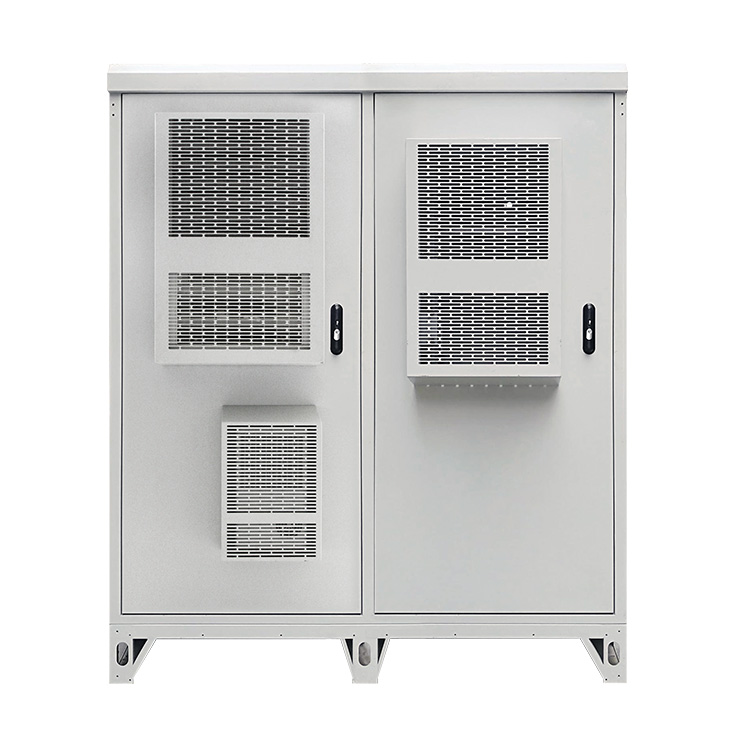

2. Zintegrowana szafka zewnętrzna z podwójną kabiną

Konfiguracja dwóch szaf połączonych: szafa jest podzielona na różne przedziały funkcjonalne, jedna szafa składa się z przedziału sprzętowego + przedziału baterii, a druga szafa to szafa BBU. Kabina sprzętowa zazwyczaj wykorzystuje wymianę ciepła lub chłodzenie powietrzem (klimatyzacja może być również stosowana w zależności od zastosowania sprzętu), a BBU może wykorzystywać chłodzenie powietrzem lub wymianę ciepła.

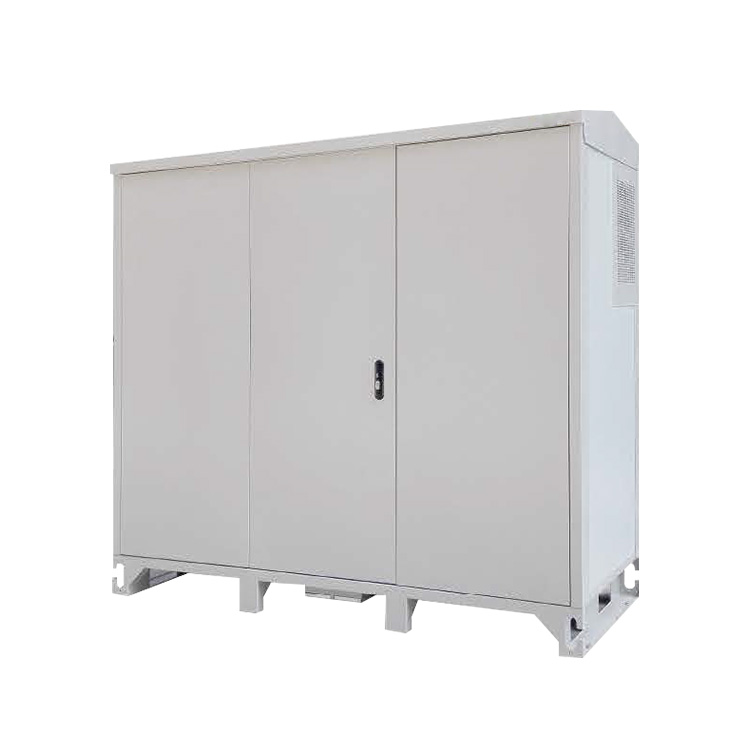

3. Zintegrowana szafka zewnętrzna z podwójną kabiną

W modelu budowy dwusieciowych współdzielonych stacji bazowych lub obiektów, takich jak sieć GSM i sieć 3G, ze względu na dużą pojemność obiektu, zwykle stosuje się trzy szafy. Zwykle składa się z szafy sprzętowej 1 + szafy sprzętowej 2 + szafy bateryjnej. Przedział sprzętowy zazwyczaj wykorzystuje wymianę ciepła lub chłodzenie powietrzem, a przedział baterii wykorzystuje chłodzenie półprzewodnikowe i chłodzenie klimatyzacyjne.

Skład zintegrowanej szafki zewnętrznej

Składa się z korpusu szafy, głównego wyposażenia OLT, wbudowanego systemu zasilania prądem stałym, jednostki dystrybucji mocy, systemu klimatyzacji i chłodzenia szafy, zasilacza UPS, zapasowego zestawu akumulatorów, jednostki dystrybucji optycznej ODF, jednostki monitorowania środowiska dynamicznego, systemu oświetlenia szafy itp. .

Zintegrowane szafy zewnętrzne OLT można stosować na podziemnych parkingach mieszkalnych, korytarzach, dachach, pasach zieleni i w innych scenariuszach. Przyjmuje modułową konstrukcję, niewielkie rozmiary i bardzo prostą instalację. 2-3 osoby mogą z łatwością dokończyć montaż i instalację sprzętu. Całą szafę można zaprojektować jako pojedynczą lub podwójną kabinę, integrując główne wyposażenie OLT, wbudowany zasilacz impulsowy (moduł prostownika), akumulator zapasowy, układ chłodzenia, dystrybucję optyczną ODF i inne części. Szafa jest wysoce zintegrowana, ma zalety: ekologiczna ochrona środowiska, obniżone koszty eksploatacji i prosta konstrukcja;

(1) Główne wyposażenie OLT: Kompatybilne z instalacją 19-calowego i 21-calowego standardowego głównego wyposażenia OLT.

Wbudowany system zasilania prądem stałym: przyjmuje system zasilania prądem stałym 48V60A, 90A i zapewnia integrację monitorowania szafy oraz wyjście w systemie zasilania. Wyposażony w port monitorowania pakietu akumulatorów;

(2) Jednostka dystrybucji zasilania: Jednostka dystrybucji energii zapewnia przełącznik wejściowy blokady maszyny olejowej/sieci, wodoodporny interfejs mobilnej maszyny olejowej, moduł ochrony odgromowej poziomu B+C, przełącznik powietrza wyjściowego DC, przełącznik powietrza wyjściowego AC, gniazdo konserwacyjne itp. ;

(3) Układ chłodzenia klimatyzacji: Klimatyzatory ze sprężarką prądu przemiennego i wentylatory pomocnicze służą do rozpraszania ciepła. Ogólnie rzecz biorąc, do utworzenia układu chłodzenia stosuje się klimatyzator o wydajności chłodniczej 500 W/1500 W i wentylator pomocniczy.

(4) Zestaw akumulatorów: Zapewnia miejsce na instalację 4 akumulatorów poniżej 150Ah/12V, które mogą wytrzymać czas pracy jednego urządzenia OLT przez ponad 3 godziny.

(5) Jednostka monitorowania środowiska dynamicznego: Zapewnia alarmy dotyczące kontroli dostępu, zalania, dymu, nieprawidłowości w zasilaniu sieciowym i nieprawidłowości temperatury oraz wykorzystuje interfejs RS485 do podłączenia do głównego urządzenia OLT w celu przesłania sygnałów monitorowania do systemu środowiska dynamicznego.

(6) Jednostka dystrybucji optycznej ODF: zintegrowana ramka dyspozytorska FC-FC 12-rdzeniowa, 24-rdzeniowa, 36-rdzeniowa, 48-rdzeniowa, 72-rdzeniowa, 144-rdzeniowa, 288-rdzeniowa, 576-rdzeniowa, używana do zakończenia zewnętrznych kabli optycznych i pigtaili po stronie sprzętu to sukces.

(7) Zasilanie UPS: Generalnie używany jest zasilacz UPS o mocy 2 kW lub 3 kW.

(8) Oświetlenie szafki: Każda niezależna kabina wyposażona jest w zestaw oświetlenia LED 48V/220V. Oświetlenie LED można włączyć po otwarciu drzwi szafki.

(1) Główne wyposażenie OLT

Wnętrze szafy zawiera wbudowany zasilacz impulsowy, zasilacz inwertorowy, 100AH ​​48V (akumulator litowo-żelazowy, akumulator ołowiowo-węglowo-żelowy, akumulator bezobsługowy kwasowo-ołowiowy, opcjonalnie akumulator żelowy), zabezpieczenie odgromowe zasilacza, moduł dystrybucji mocy, dynamiczny monitorowanie środowiska, kamera, klimatyzatory bezwodne, wentylatory, światła i czujniki. Jednostki w szafie przystosowane są do standardowej instalacji 19-calowej i można je łatwo okablować. Każdą jednostkę można wymienić niezależnie. Obudowa nadaje się do użytku na zewnątrz i jest odporna na deszcz, kurz, wentylację i odprowadzanie ciepła, jest odporna na promieniowanie UV (zapobiega starzeniu), jest zabezpieczona przed kradzieżą i antykorozyjna; szafka posiada wyraźne oznaczenia wskazujące przeznaczenie szafki itp.; wielkość szafy zależy od liczby i wielkości sprzętu pomocniczego. Zaprojektuj i zarezerwuj wystarczającą przestrzeń, aby ułatwić instalację i konserwację sprzętu. Zakres temperatury roboczej wynosi -40 ℃ ~ + 85 ℃, wilgotność robocza wynosi ≤95% RH; zakres napięcia roboczego obudowy to AC165~AC264V; stopień ochrony jest zgodny z IP65.

(2) Jednostka dystrybucji mocy

Szafa wyposażona jest w listwę zasilającą o wysokości 3U. Jednostka dystrybucji zasilania składa się z 1 kanału wejściowego sieci 32 A/2 P, 1 kanału wejściowego generatora oleju 32 A/2 P (z blokadą), 1 kanału odgromowego poziomu B/2 P, 2 kanałów 32 A/1 P i 4-kanałowego inteligentnego wyłącznika automatycznego AC wyjście, 2-kanałowe wyjście 16A/1P DC i płytka miedziana tworzą jednostkę dystrybucji mocy, która centralnie dostarcza energię do sprzętu.

(3) Układ chłodzenia klimatyzacji

Wykorzystuje energooszczędny, bezwodny klimatyzator o zmiennej częstotliwości prądu stałego i inteligentny sterownik, który automatycznie wykrywa i działa w zależności od zmian temperatury otoczenia oraz rejestruje czas pracy, zużycie energii, zdarzenia i dane historyczne całego systemu. Dane mogą przechowywać 100 informacji o zdarzeniach, 1280 rekordów danych historycznych, można przeglądać informacje dziennika z 256 dni.

Cechy energooszczędnego bezwodnego klimatyzatora inwerterowego DC:

(Ⅰ) Skroplona woda wytwarzana podczas chłodzenia w klimatyzacji wykorzystuje unikalną konstrukcję do kierowania wody do skraplacza i wykorzystuje ciepło skraplacza do całkowitego zużycia wody. Może osiągnąć efekt „własnej produkcji i konsumpcji” bez opróżniania. Jednocześnie niskotemperaturowa woda kondensacyjna skutecznie zmniejsza obciążenie klimatyzatora i zmniejsza prąd roboczy sprężarki, aby osiągnąć cele oszczędzania energii;

(Ⅱ) Koncepcja jest nowatorska, a ogólny projekt techniczny zaawansowany. Od maszyn po sprzęt, od sterowania po platformę chmurową – daleko wykracza poza swoje odpowiedniki. Rozsądny projekt układu chłodniczego, dobór komponentów elektrycznych i doskonały projekt układu pompowania wody są rozsądne i zintegrowane. Konstrukcje takie, jak proste metody instalacji, mogą chłodzić sprzęt bez odprowadzania skroplonej wody. Nadaje się do każdego miejsca i rozwiązuje wszystkie problemy z drenażem. Jak widać na załączonym obrazku, konstrukcja jest znakomita, a komponenty dobrze do siebie dopasowane i kompatybilne z telekomunikacją i energetyką. Wodoodporność szaf przemysłowych osiąga stopień IP65 lub wyższy;

(III) Wyposażony w wyjście alarmowe ze stykiem bezpotencjałowym i interfejs komunikacyjny RS485;

(IV) System został zaprojektowany z zabezpieczeniem przed wysoką/niską temperaturą, dzięki czemu jest bezpieczniejszy w użyciu.

(4) Zestaw akumulatorów

(Ⅰ) Zestaw akumulatorów kwasowo-ołowiowych – zintegrowana szafka zewnętrzna

System szaf zewnętrznych o mocy 1 kVA: zapewnia miejsce na instalację 4 akumulatorów poniżej 150 Ah/12 V, które mogą wytrzymać czas pracy pojedynczego urządzenia OLT przez ponad 3 godziny.

(II) Zestaw akumulatorów litowo-żelazowo-fosforanowych – pojemnik na zewnątrz

Pojemność: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, maksymalnie 1720 kWh

Moc: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, maksymalnie 800kW

Prąd ładowania i rozładowania: ładowanie i rozładowywanie o szybkości 1C, wiele szaf akumulatorowych można elastycznie łączyć równolegle.

(5) Jednostka monitorująca środowisko dynamiczne

Konfiguracja systemu dynamicznego monitorowania środowiska: host dynamicznego monitorowania środowiska, ekran dotykowy, temperatura i wilgotność, wycieki z klimatyzatora, monitorowanie UPS, napięcie i licznik energii elektrycznej

Może zapewnić 1 port Ethernet 10M/100M; Komunikacja GPRS+GPS; 1 pomiar temperatury i wilgotności; 4 ogólny pomiar analogowy (AI); 2 wykrywanie napięcia AC; Pomiar całkowitego napięcia 1 pakietu akumulatorów; 8 cyfrowych Wejście cyfrowe (DI); 8 wyjść cyfrowych (DO); 4 porty szeregowe (w tym 8 portów szeregowych RS485 i 2 porty szeregowe RS232) i inne funkcje.

(Ⅰ) Funkcja wykrywania stanu szafy: Wykrywanie temperatury i wilgotności: Wyposażony w czujniki temperatury i wilgotności, zbiera w czasie rzeczywistym lokalną temperaturę i wilgotność wyświetlacza oraz przesyła warunki temperatury i wilgotności w szafie; jeżeli temperatura w szafce będzie zbyt wysoka, wczytany zostanie alarm wysokiej temperatury. Wykrywanie stanu drzwi szafki: Wykrywanie stanu drzwi szafki w czasie rzeczywistym, nielegalnego otwarcia drzwi szafki i alarmu; po otwarciu drzwi szafy zgłaszany jest alarm otwartych drzwi. Wykrywanie stanu dymu: wykrywanie w czasie rzeczywistym dymu w szafce. Gdy w szafce pojawi się dym, zostanie załadowany czujnik dymu. Wykrywanie stanu zalania: wykrywanie w czasie rzeczywistym, czy w szafce jest woda. Gdy w szafce pojawi się woda, ładowany jest alarm zalania.

(II) Funkcja wykrywania sprzętu w zestawie: Wykrywanie stanu odgromnika: Wykrywanie stanu odgromnika w czasie rzeczywistym. Wykrywanie i monitorowanie silnego prądu 220 V: monitorowanie w czasie rzeczywistym i przesyłanie stanu napięcia. W przypadku odcięcia zasilania sieciowego przesyłany jest alarm odcięcia zasilania. Wykrywanie i monitorowanie pakietu akumulatorów: monitorowanie w czasie rzeczywistym i przesyłanie stanu napięcia. Gdy napięcie pakietu akumulatorów jest zbyt niskie, przesyłany jest alarm niskiego napięcia pakietu akumulatorów. Wykrywanie stanu sprzętu: Odczytaj dane sprzętu 4-kanałowego przez RS485 lub RS232 i prześlij dane do centrum danych.

(III) Funkcja zdalnego sterowania: Regulacja temperatury: umożliwia zdalne sterowanie uruchamianiem i zatrzymywaniem klimatyzatora bezwodnego. Sterowanie wentylatorem: Wentylator można uruchamiać i zatrzymywać zdalnie. Sterowanie oświetleniem: Włącznikiem światła można sterować zdalnie. Sterowanie wyłącznikiem automatycznym: Możliwa jest zdalna przerwa w zasilaniu i ponowne uruchomienie. Kontrola resetowania: Reset systemu można kontrolować zdalnie.

(6) Jednostka dystrybucji optycznej ODF

Zintegrowana 12-rdzeniowa, 24-rdzeniowa, 36-rdzeniowa, 48-rdzeniowa, 72-rdzeniowa, 144-rdzeniowa, 288-rdzeniowa, 576-rdzeniowa szafa dyspozytorska FC-FC, używana do kończenia zewnętrznych kabli optycznych i pigtaili po stronie sprzętu .

(7) Bezprzerwowe zasilanie falownika

Szafa wyposażona jest w bezprzerwowy zasilacz inwerterowy o mocy 2KVA/3KVA/6KVA umożliwiający zasilanie sprzętu. Cechy zasilacza UPS:

(Ⅰ) Czysta fala sinusoidalna, zerowy czas konwersji, skutecznie zapewniająca niezawodność nieprzerwanej pracy obciążenia.

(II) Sterowanie mikroprocesorem procesora, autodiagnostyka systemu zasilania falownika i samozabezpieczenie, znacznie wydłużające żywotność UPS.

(III) Inteligentne zarządzanie, automatyczne przechowywanie danych może być realizowane w przypadku awarii zasilania sieciowego.

(IV) Zarządzanie baterią online znacznie wydłuża żywotność baterii i chroni inwestycje użytkownika.

(Ⅴ) Rozruch DC, nie jest wymagane zasilanie sieciowe, a akumulator można wykorzystać do uruchomienia UPS i ładowania maszyn

(VI) Filtr EMI/RFI na każdą pogodę zapobiega błędom danych spowodowanym szumem.

(Ⅶ) Może być używany z generatorem, aby skutecznie oczyścić złą energię generowaną przez generator.

(VIII) Wykorzystując technologię modulacji szerokości impulsu SPWM i moduł mocy IGBT, ma silne działanie przeciwzakłóceniowe i czysty przebieg wyjściowy.

(Ⅸ) Prędkość ładowania jest duża, a długoterminowa maszyna może zapewnić początkowy prąd ładowania około 5-10A. (10) Ekologiczny i przyjazny dla środowiska zasilacz, wejściowy współczynnik mocy wynosi aż 95% lub więcej, co pozwala uniknąć zanieczyszczenia sieci energetycznej.

(8) Oświetlenie szafki

Każda niezależna kabina wyposażona jest w zestaw oświetlenia LED 48V/220V, które można włączyć po otwarciu drzwi szafy.

System przeciwpożarowy: czujnik dymu, kontrola dostępu, wideo, podczerwień, oświetlenie, zapora ogniowa, przełącznik
