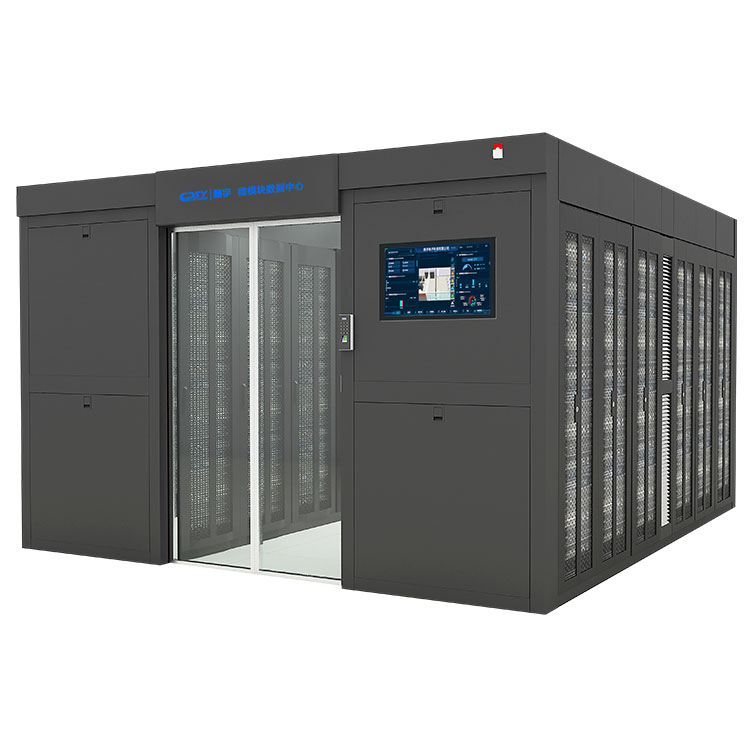

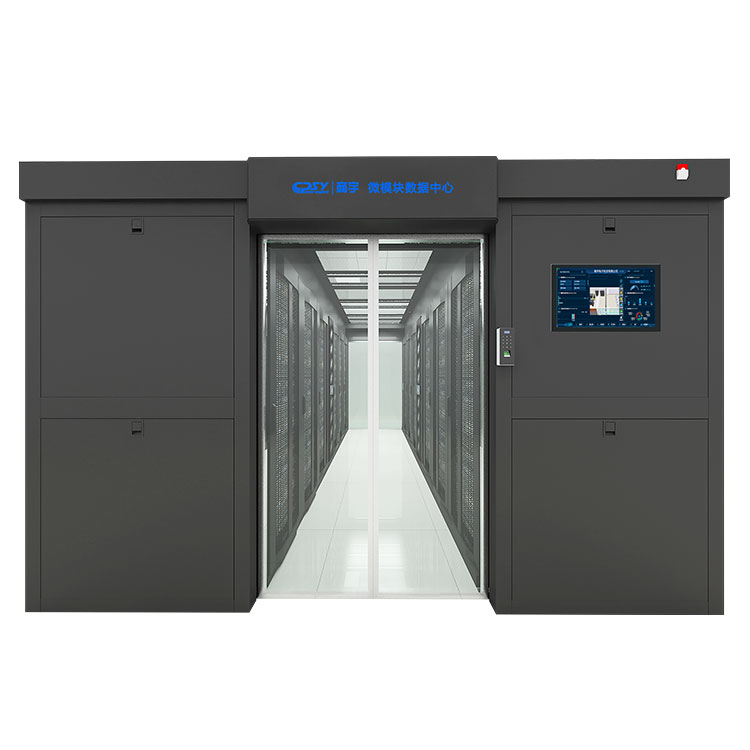

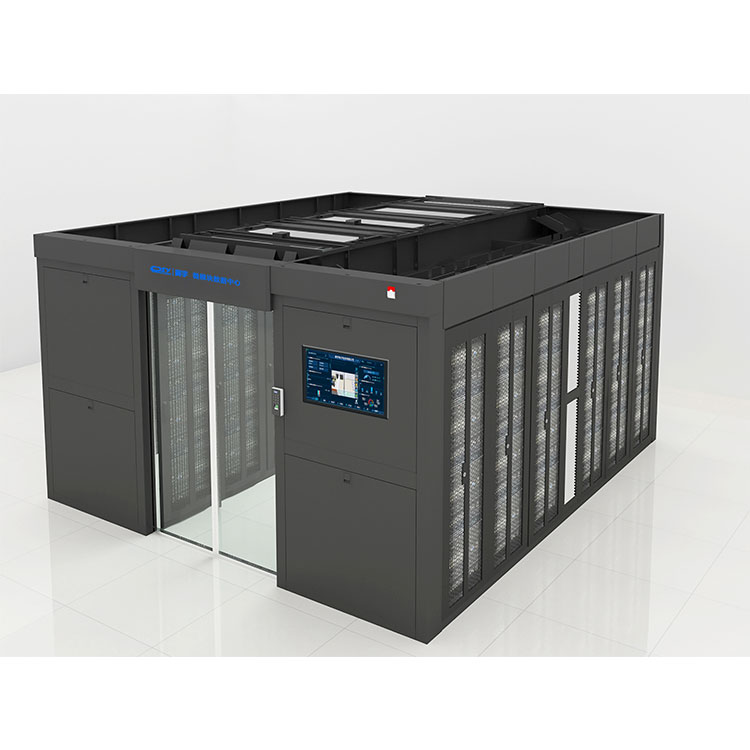

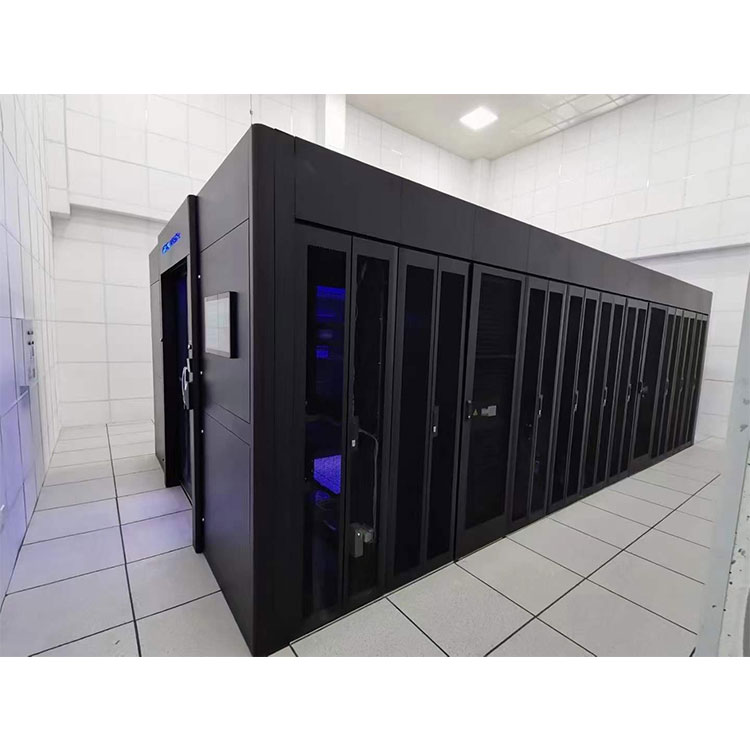

Firma CPSY® wprowadziła nową koncepcję projektową trwałego, modułowego centrum danych typu pokojowego, ogólnego rozwiązania do sali komputerowej, aby sprostać potrzebom konstrukcyjnym małych pomieszczeń komputerowych, takich jak instytucje rządowe, finansowe, oddziały operatorów, własne sale komputerowe małych i średnich przedsiębiorstw, marginalizowane centra danych, stacje bazowe 5G itp. Centrum danych z mikromodułami nowej generacji przyjmuje „standaryzowaną” koncepcję projektową, a standardowe zintegrowane produkty są zintegrowane w kompleksowych szafach. Wszystkie komponenty są wstępnie zaprojektowane, wstępnie zainstalowane i wstępnie debugowane w fabryce. Są pakowane i transportowane w szafach EC/IT jako całość. Instalacja na miejscu wymaga jedynie prostego połączenia szafek i ogólnej konstrukcji. Zajmuje to tylko 5 godzin. Moduł przyjmuje szczelną konstrukcję gorących i zimnych korytarzy, aby uzyskać efekt pyłoszczelności i redukcji hałasu. Szafy IT po obu stronach można elastycznie rozbudowywać, kopiować i rozszerzać w jednostkach kombinacji.
Jako profesjonalny producent chcielibyśmy zapewnić Państwu modułowe centrum danych typu pokojowego. Ograniczenie korytarzy w centrach danych wymaga ułożenia szaf w układzie gorącego/zimnego przejścia. Panele lub paski ograniczające tworzą strefę izolującą powietrze nawiewane do serwera (ograniczenie zimnego przejścia) lub powietrze wywiewane (ograniczenie gorącego przejścia). Zapobieganie mieszaniu się powietrza nawiewanego i wywiewanego może znacznie zwiększyć wydajność i efektywność chłodzenia infrastruktury chłodniczej. Każda lokalizacja będzie inna, jeśli weźmie się pod uwagę warunki, infrastrukturę chłodzącą, gęstość szaf i inne czynniki.
Wielofunkcyjna szafa opracowana specjalnie dla dużych, średnich i małych centrów danych ma zalety solidnej konstrukcji, dużej nośności, szlachetnej i eleganckiej oraz prefabrykowanej konstrukcji. Szafa integruje trzy główne rozwiązania (rozwiązanie do zarządzania energią, rozwiązanie do zarządzania kablami, rozwiązanie do zarządzania rozpraszaniem ciepła), które mogą być wykorzystywane jako modułowa infrastruktura instalacyjna sprzętu, szafowe szafy rozdzielcze zasilania, montowane w szafie skrzynki akumulatorowe i sprzęt użytkownika zintegrowany z szafą . Dystrybucja mocy, UPS, skrzynka akumulatorowa i system monitorowania znacznie oszczędzają powierzchnię pomieszczenia ze sprzętem.
Systemy obudowy kanałowej CPSY zaprojektowano tak, aby maksymalizować przewidywalność, wydajność i efektywność chłodzenia na poziomie szafy, rzędu lub pomieszczenia. Systemy izolacji korytarzy to inteligentne rozwiązania izolacji termicznej zaprojektowane w celu zwiększenia wydajności systemu chłodzenia przy jednoczesnej ochronie krytycznego sprzętu IT i personelu. CPSY minimalizuje mieszanie się gorącego i zimnego powietrza w środowiskach IT.
Układ wyposażenia | Przedmiot | Parametr |
System | Wymiary | Zalecana maksymalna wielkość szafy dwurzędowej z zamkniętym korytarzem zimnym/gorącym o szerokości 1200 mm: 1400(L)*3600(W)*2300(H)mm, wysokość 2600mm po obróceniu świetlika. |
NR.szafy jednomodułowe | ≤48 | |
Pobór mocy szafy | Projektowy pobór mocy 5 ~ 8 KW, maksymalne wsparcie 14 kW | |
Pobór mocy modułu | ≤180KW | |
Środowisko pracy | -30 ℃ ~ 45 ℃ | |
Wysokość | 0 ~ 1000 m (ponad 1000 m wymaga obniżenia wartości znamionowych) | |
Metoda instalacji | Instalacja podłogowa, może być instalowana z podłogą antystatyczną lub bez niej | |
Gabinet | Wymiary | 600 (szer.) * 1200 (gł.) * 2000 (wys.) mm, w celu uzyskania innych wymiarów prosimy o kontakt z fabryką Shangyu |
Wolne miejsce | 42U | |
Szybkość pary | 80% | |
Obciążenie statyczne | 1800 kg | |
Ocena sejsmiczna | Trzęsienie ziemi o magnitudzie 9 | |
Certyfikat środowiskowy | RoHS | |
Klasa IP | IP20 | |
Zamknięte przejście | Świetlik | świetlik uchylny, świetlik do dachu płaskiego, świetlik stały, szerokość: 300(600)mm, w sprawie innych wymiarów prosimy o kontakt z fabryką Shangyu |
Drzwi końcowe | Ręczna brama cofania, automatyczna brama tłumaczeniowa | |
Przewód | Korytko kablowe typu górskiego z blachy | |
Baza | Podstawa szafki, Podstawa kanału (montaż podłogi antystatycznej) | |
Podłoga | Podłoga antystatyczna z siarczanu wapnia | |
Dystrybucja mocy | Wymiary | 600 (szer.) * 1200 (gł.) * 2000 (wys.) mm, w celu uzyskania innych wymiarów prosimy o kontakt z fabryką Shangyu |
Wejście znamionowe UPS | 380VAC/400VAC/415VAC (3-fazowe, 5-przewodowe), 50/60 Hz, PF=0,99 | |
Moc znamionowa UPS | 80 ~ 300 kVA | |
Moduł zasilania UPS | 20 kVA/30 kVA | |
Bateria | Akumulator kwasowo-ołowiowy z regulacją zaworową 38AH~250AH (12V). W celu uzyskania innych specyfikacji prosimy o kontakt z fabryką Shangyu | |
Szafka dystrybucyjna | Wejście: 100A ~ 630A; 380VAC/400VAC/415VAC (3-fazowe, 5-przewodowe); 50/60 Hz | |
Wyjście: wielokanałowe 10~63A/3P (1P) opcjonalnie, prosimy o kontakt z fabryką Shangyu w celu uzyskania konkretnej konfiguracji | ||
PDU | Wejście 32 A, 8 ~ 24 bity C13 (C19) standardowe gniazdo krajowe, opcjonalne, opcjonalne komponenty ochrony odgromowej i inteligentne inteligentne komponenty komunikacyjne itp. |
|
Funkcja wykrywania | Stan wyłącznika głównego i bocznikowego, napięcie, prąd, współczynnik mocy, harmoniczne, pobór mocy itp. | |
Klasa IP | IP20 | |
System chłodzenia | Klimatyzator Wymiary |
300 (szer.) * 1200 (gł.) * 2000 (wys.) mm |
600 (szer.) * 1200 (gł.) * 2000 (wys.) mm | ||
Wydajność chłodnicza | Chłodzenie międzyrzędowe: 13 ~ 40 kW | |
Chłodzenie na poziomie pomieszczenia: 8 ~ 102 kW | ||
Wejście | 3-fazowe 380VAC, 50Hz | |
Tryb nawiewu | Poziomy nawiew powietrza, nawiew powietrza w górę i nawiew powietrza w dół | |
Metoda izolacji | Zamknięte przejście zimne/gorące | |
Klasa IP | IP20 | |
monitoring | Monitoring środowiska | Temperatura i wilgotność, wykrywanie dymu, inteligentna kontrola dostępu, kamera o wysokiej rozdzielczości, wyciek wody, czterokolorowe światło otoczenia |
Monitorowanie | Zasilanie, akumulator, dystrybucja zasilania, klimatyzator |
Modułowe centrum danych typu CPSY®
Nośność: obciążenie statyczne 1000 KG
Stopień ochrony: IP20
Normy: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certyfikacja: CE, RoHS, UL
--Proste: użyj lokalnego odcisku palca i machnięcia kartą, aby zalogować się i otworzyć drzwi, eliminując potrzebę ręcznego wprowadzania hasła, co jest wygodne i szybkie. Inteligentny system monitorowania może szybko zlokalizować usterki i zdalnie aktualizować programy bez konieczności udawania się na miejsce w celu przetworzenia. Tryb wymiany podczas pracy, praca nie jest przerywana, standardowa funkcja aplikacji na telefon komórkowy, tylko jeden telefon komórkowy może być używany do monitorowania sali komputerowej, zapewniając działanie bez nadzoru!
---Niezawodny: Niezależny system monitorowania może precyzyjnie przydzielać zadania, poprawiać wydajność obsługi i konserwacji, wykrywać sygnały transmisji czujników dymu i łączyć się z ochroną przeciwpożarową, aby zapewnić bezpieczeństwo pomieszczenia komputerowego!
---- Wydajny: system chłodzenia regałowego, chłodzenie na prąd stały o zmiennej częstotliwości, całkowicie zamknięta konstrukcja kanału gorącego i zimnego, bardziej energooszczędna i przyjazna dla środowiska, może zaoszczędzić przestrzeń instalacyjną szafy, a wartość PUE jest mniejsza niż 1,3.
Środowiska przemysłowe, placówki medyczne, sprzęt laboratoryjny itp. są kluczowymi urządzeniami do zasilania i ochrony.
Chmura
telekomunikacja
przetwarzanie brzegowe
sieć dostarczania treści
Internetowe centrum danych
Centrum danych operatora
Inne centra danych dla przedsiębiorstw
Centra danych dla różnych branż (finanse, rząd, energetyka, medycyna itp.)
W porównaniu z konkurentami, klimatyzatory chłodzące do montażu w stojaku serii CPSY® SPR mają następujące zalety:
Oszczędność kosztów budowy do 35%
Zaoszczędź do 40% na inwestycji początkowej
W porównaniu z klimatyzatorami o stałej częstotliwości, roczny wskaźnik oszczędności energii w przypadku klimatyzatorów o zmiennej częstotliwości może osiągnąć 29%.
Wykorzystuje zaawansowaną technologię konwersji częstotliwości i wykorzystuje przyjazny dla środowiska czynnik chłodniczy R410A.
Modułowy UPS o mocy 80-300 kVA można elastycznie konfigurować zgodnie z potrzebami klienta w zakresie zasilania systemu.
Stosując do oświetlenia wstępnie hartowane szkło o grubości 5 mm, współczynnik oświetlenia osiąga 91%, wysoką wytrzymałość mechaniczną i dobrą przepuszczalność
Podstawa szafy wykonana jest z walcowanych na zimno blach stalowych o grubości 2,0 mm, giętych i spawanych, o nośności ponad 1500 kg.
Komponenty o wysokiej wydajności, takie jak sprężarki o zmiennej częstotliwości, wentylatory EC i ekologiczne czynniki chłodnicze.
Ruchomy dach otwiera się pod kątem 90° i posiada ogranicznik buforowy, który można wykorzystać do wyciszenia i pozycjonowania.
Ograniczenie gorących korytarzy dodatkowo poprawia wydajność chłodzenia, umożliwiając zasilaczowi UPS osiągnięcie wydajności do 95% nawet przy 30% niewielkim obciążeniu.
Automatyczna konstrukcja drzwi + system kontroli dostępu, które w sytuacji awaryjnej można otworzyć od środka na zewnątrz.
Budowa tradycyjnych centrów danych trwa 18-24 miesięcy, natomiast kontenerowe centra danych są elastyczne i skalowalne i można je wdrożyć w ciągu zaledwie tygodni lub miesięcy, aby sprostać szybko rosnącym potrzebom IT.
