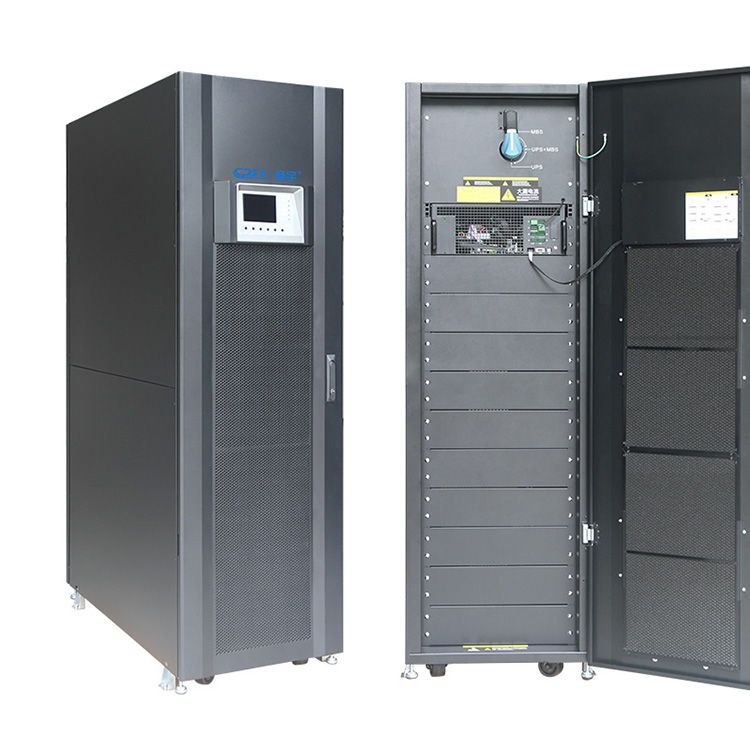

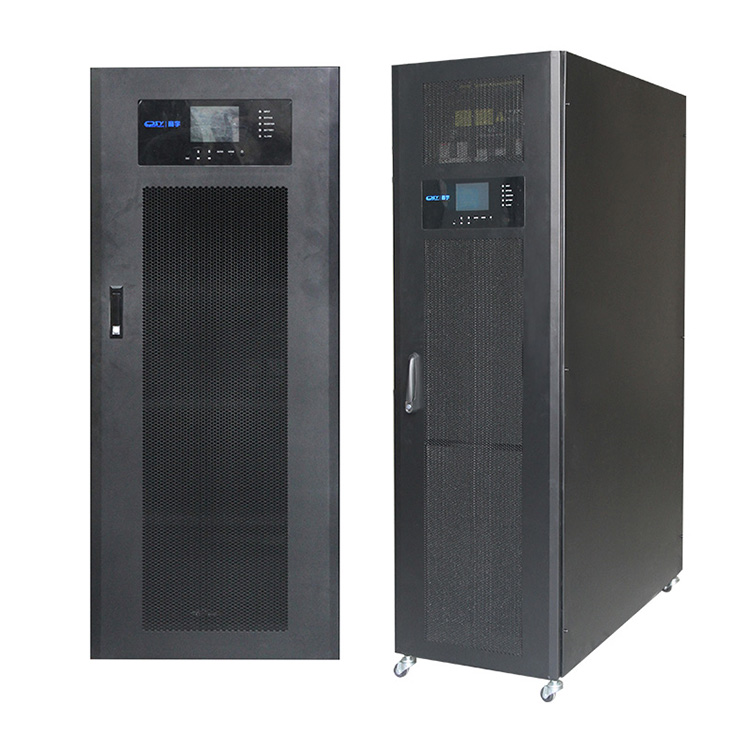

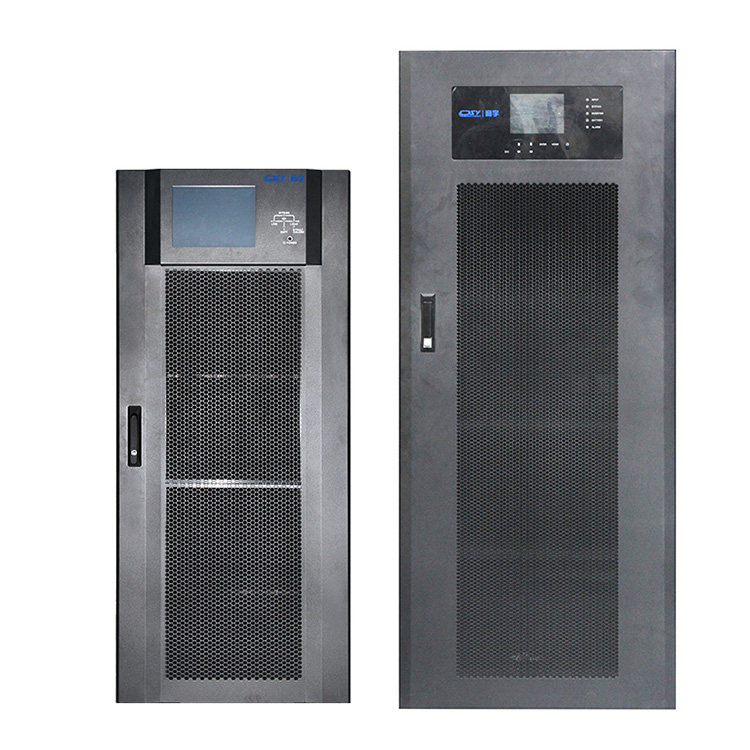

Modułowy UPS CPSY®

CPSY ® jest jednym z 10 największych producentów modułowych zasilaczy UPS w Chinach. Dzięki ogromnemu zakładowi produkcyjnemu, ponad 200 pracownikom i ponad 11-letniemu doświadczeniu w badaniach i rozwoju, produkcji różnego rodzaju zasilaczy UPS dla klientów na całym świecie, byliśmy świadkami wielkiego sukcesu, jaki nasi klienci odnieśli na rynku.

Modułowy UPS CPSY® CPY 10-600K to prawdziwy, statyczny, trójfazowy, mikromodułowy system UPS o wysokiej częstotliwości, z podwójną konwersją online. Korzystanie z technologii konwersji mocy IGBT, inteligentnego systemu zarządzania akumulatorami ABM i innych światów. Całkowita sprawność jest większa niż 94,5%. Zakres współczynnika mocy od 0,9 do 1.

Parametr modułowego zasilacza UPS CPSY® (specyfikacja)

Funkcja i zastosowanie modułowego zasilacza UPS CPSY®

Modułowy UPS CPSY®

Nr modelu: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Zakres mocy UPS: 10KVA ~ 600KVA

Cechy:

● Wysoka częstotliwość i prawdziwa podwójna konwersja

● Niezależna technologia sterowania podwójnym modułem mocy DSP (cyfrowy procesor sygnałowy).

● Współczynnik mocy wyjściowej 0,9/1

● Cyfrowa technologia równoległa N+1, wyjątkowo niski prąd cyrkulacyjny pomiędzy modułami.

● UPS ma konstrukcję modułową, inteligentne moduły i zabezpieczenia systemu z możliwością wymiany podczas pracy.

● Moduł mocy wykorzystuje moduły IGBT zamiast elementów dyskretnych.

● Wysoka niezawodność, duża moc, wysoka gęstość energii i wysoka wydajność, aż do ponad 94,5%

● Każdy niezależny moduł wyposażony jest w niezależny sterownik, co pozwala uniknąć ryzyka awarii jednopunktowej.

● Niezależna od akumulatora ładowarka, zaawansowany inteligentny system zarządzania akumulatorem (ABM)

● Automatyczne wykrywanie częstotliwości, konwersja częstotliwości 50/60 Hz

● Funkcja zimnego rozruchu akumulatora, opcjonalna bateria litowa

● Skuteczna ochrona oprogramowania i sprzętu

● Liniowe obniżenie wartości znamionowych na wejściu niskiego napięcia, skraca czas rozładowywania akumulatora

● Konstrukcja systemu o niskim poziomie hałasu, prędkość wentylatora inteligentnie zmienia się wraz z temperaturą, redukując hałas i wydłużając żywotność

● Można ustawić opóźniony start po przywróceniu zasilania

● Wyższa wydajność w wysokich/niskich temperaturach

● Duża zdolność dostosowywania obciążenia do obciążeń liniowych i nieliniowych, prąd wejściowy THDi < 4%

● Przyjazny interfejs obsługi, duży ekran LCD o wysokiej rozdzielczości, bogaty w informacje.

● Komunikacja wieloplatformowa: RS232 (konfiguracja standardowa), USB/RS485/SNMP/AS400 styk bezpotencjałowy/alarm SMS/funkcja EPO (opcjonalnie)

Aplikacja

Duże i średnie centrum danych

Serwerownie telekomunikacyjne

Przedsiębiorstwa grupowe

Sprzęt IT.

Szczegóły modułowego zasilacza UPS CPSY®

Modułowy zasilacz UPS CPSY® z możliwością wymiany podczas pracy, służący do ochrony zasilania infrastruktury o znaczeniu krytycznym, takiej jak centra danych, średni i duży sprzęt sieciowy i nie tylko.

Modułowy system UPS online serii CPSY® CPY to nieizolowany, ekologiczny UPS klasy przemysłowej, wykorzystujący zaawansowaną modułową koncepcję ochrony zasilania. Architektura UPS umożliwia skalowanie mocy w miarę wzrostu zapotrzebowania lub wymaganego wyższego poziomu dostępności.

Wysoce wydajny modułowy zasilacz UPS to zasilacz UPS o pełnej mocy znamionowej (kVA=kW), który zapewnia najwyższą dostępność dzięki samosynchronizującemu modułowi zasilania i sterowania oraz oferuje wyjątkowo niski całkowity koszt posiadania (TCO). Oprócz możliwości rozbudowy pionowej w jednym stojaku, oba oferują możliwość równoległej rozbudowy do 2 jednostek.

Każdy moduł UPS posiada cały sprzęt i oprogramowanie potrzebne do pracy autonomicznej – prostownik, falownik, przetwornicę akumulatorów, statyczny przełącznik obejściowy, zabezpieczenie przed prądem zwrotnym, logikę sterowania, wyświetlacz i schemat synoptyczny do monitorowania i sterowania.

Modułowe UPS-y serii CPY

System UPS wykorzystuje topologię podwójnej konwersji online, aby zapewnić najlepszą jakość zasilania niezależnie od warunków zasilania wejściowego. Topologia ta charakteryzuje się również zerowym czasem transferu, zapewniając optymalną pracę systemu.

W porównaniu z konkurentami, zalety CPSY®Modular UPS są następujące:

Funkcje i zalety modułowych zasilaczy UPS

1. Wysoka skalowalność

Sterowanie DSP zapewnia ulepszone rozwiązanie o wysokiej wydajności. Zintegruj konstrukcję modułową i technologię równoległą, aby uprościć przyszłą rozbudowę mocy.

2. Redundancja równoległa N+1 lub N+X, rozbudowa na żądanie, oszczędność inwestycji początkowej

Liczbę modułów mocy zainstalowanych w UPS można dostosować do zapotrzebowania na moc, co nie zajmuje dodatkowej powierzchni i pozwala zaoszczędzić początkową inwestycję. Możliwość równoległej rozbudowy zasilaczy UPS umożliwia użytkownikom dostosowanie własnego systemu zasilania poprzez podłączenie wielu zasilaczy UPS w celu uzyskania większej wydajności i wykorzystania redundancji zasilania N+X w celu ochrony systemu przed awarią zasilania.

3. Wydajna technologia podwójnej konwersji online

Modułowy zasilacz UPS serii CPY wykorzystuje technologię podwójnej konwersji online, a jego wydajność wynosi aż 94,5% przy 50% obciążeniu. Znacząco zmniejsza całkowity całkowity koszt posiadania (TCO).

4. Wysoka niezawodność i wysoka wydajność

Modułowa konstrukcja poprawia łatwość konserwacji i niezawodność. Funkcja hot-swap jest łatwa w instalacji i konserwacji, a awaria pojedynczego modułu nie wpłynie na normalną pracę pozostałych modułów, zapewniając ciągłe zasilanie kluczowych obciążeń.

Szeroki zakres napięcia wejściowego zapewnia wysoką wydajność pracy przy wyjściowym współczynniku mocy 0,9/1, co spełnia wymagania najnowszych serwerów i optymalizuje każdą złotówkę na inwestycję IT.

5. Niski całkowity koszt posiadania (TCO)

Modułowość serii CPY łączy w sobie innowacyjność, prostotę i niski koszt posiadania, a modułowa konstrukcja zmniejsza MTTR (średni czas naprawy). Ten produkt jest przeznaczony do stosowania w modułach mocy, modułach STS i modułach akumulatorowych. Uprości to konserwację i wymianę oraz zmniejszy MTTR (średni czas naprawy).

6. Zimny ​​​​start akumulatora i inteligentne zarządzanie akumulatorem

Wniesie ogromną wartość do Twojego przepływu pracy, zapewniając moc na żądanie.

System inteligentnie kontroluje cały proces ładowania i rozładowywania, skutecznie poprawiając żywotność akumulatora

7. Oszczędność energii i ochrona środowiska

Tryb ECO online działa w celu oszczędzania energii. Gdy jakość zasilania z sieci będzie dobra, UPS przełączy się w tryb ECO, aby poprawić wydajność systemu. Gdy jakość jest niestabilna, UPS przełącza się na tryb sieciowy, aby zapewnić najlepszą jakość zasilania.

8. Elastyczna konfiguracja baterii do różnych zastosowań

Liczbę akumulatorów można elastycznie regulować. Dostosuje się do zmieniającego się zapotrzebowania na energię i skróci przestoje systemu. Każde napięcie łańcucha można ustawić w zakresie od 32 do 40 ogniw.

9. Prąd ładowania można regulować

Zapewnij maksymalny prąd ładowania 6A/8A/20A dla każdego modułu zasilania i można go regulować w zależności od potrzeb.

10. Ekran dotykowy LCD

Konstrukcja ekranu dotykowego LCD charakteryzuje się przyjaznym dla użytkownika i intuicyjnym interfejsem, umożliwiającym użytkownikom monitorowanie systemu zasilania i konfigurowanie ustawień poprzez proste dotknięcie ekranu. 7.

11. Kompatybilny generator

Ciągłość zasilania można zapewnić za pomocą generatorów podczas przerw w dostawie prądu. Gdy zasilacz UPS jest zasilany z generatora, może on ustabilizować niestabilne napięcie generatora i zapewnić niezawodną moc.

12. Przełącznik obejścia serwisowego

Operatorzy mogą używać przełącznika do płynnego przełączania na zasilanie sieciowe w trybie obejściowym, aby przeprowadzić szybką i bezpieczną konserwację bez wyłączania systemu zasilania i podłączonego sprzętu.

13. Możliwość zdalnego zarządzania

Funkcja zdalnego zarządzania umożliwia monitorowanie i sterowanie urządzeniem za pośrednictwem karty zdalnego zarządzania (karta SNMP itp.). Użytkownicy mogą także wykonywać zadania administracyjne, takie jak zaplanowane zamykanie i ponowne uruchamianie.

Wiele interfejsów komunikacyjnych, RS485, USB, SNMP, komunikacja za pomocą kart przekaźnikowych, do zarządzania siecią i zdalnego monitorowania

Najważniejsze cechy Modualr UPS serii CPY w skrócie

DPA z modułami Safe-Swap (SSM)

Dostępność najwyższej klasy ochrony zasilania

Niski całkowity koszt posiadania (TCO)

Oszczędność kosztów w całym cyklu życia

Elastyczność/skalowalność

Łatwość zwiększania mocy, płać w miarę wzrostu

Zwiększona łatwość serwisowania

Szybkie usuwanie usterek

Natychmiastowe rozpoznawanie usterek

Modułowe upsy Podłączenie zewnętrznej szafy bateryjnej

W przypadku redundantnych systemów wielomodułowych zwykle zaleca się wyposażenie każdego modułu UPS w oddzielną baterię.

Aby zapewnić ochronę personelu podczas instalacji UPS, należy upewnić się, że połączenia zostały wykonane w następujących warunkach:

W UPS-ie nie ma napięcia sieciowego

Wszystkie obciążenia są odłączone

Zasilacz UPS i akumulator zewnętrzny są beznapięciowe

Aby zweryfikować całkowite wyłączenie zasilaczy modułowych serii CPSY CPY, wykonaj następujące kroki:

1) Upewnij się, że wszystkie bezpieczniki zasilające UPS w wejściowej tablicy rozdzielczej są otwarte i do UPS nie jest doprowadzane żadne zasilanie.

2) Upewnij się, że „OBEJŚCIE KONSERWACYJNE” jest otwarte (pozycja „WYŁ.”)

3) Upewnij się, że bezpieczniki akumulatorów w zewnętrznej szafie akumulatorowej i na zasilaczu UPS są otwarte.

4) Podłącz uziemienie (PE) pomiędzy UPS a zewnętrzną szafą bateryjną.

5) Podłącz odpowiednie zaciski +/- , N pomiędzy UPS a zewnętrzną szafą bateryjną zgodnie z rysunkiem.

Program konserwacji zapobiegawczej

a) Czyszczenie, oględziny wizualne i mechaniczne Modułów UPS.

b) Wymiana wadliwych części lub zapobiegawcza wymiana części o określonym okresie użytkowania.

c) „Aktualizacja” sprzętu (ulepszenia techniczne po dostawie).

d) Sprawdź kalibrację napięcia stałego oraz napięcia i częstotliwości wyjściowej falownika.

e) Sprawdzenie ustawień regulacji elektronicznej, obwodów sterujących i alarmowych prostownika(ów) i falownika(ów).

f) Kontrole funkcjonalne tyrystorów, diod, transformatorów, elementów filtrów, np.: aby zapewnić, że działają one w ramach określonych parametrów projektowych.

g) Ogólny test wydajności obejmujący symulację awarii sieci z obciążeniem i bez niego.

h) Monitorowanie działania akumulatora w trybie rozładowywania i ładowania, w tym wszelkich obowiązków związanych z ładowaniem wspomagającym.

Do konserwacji akumulatora

Zalecamy przeprowadzanie tego testu co najmniej co 3 miesiące, zwłaszcza jeśli akumulator nie jest wystarczająco rozładowany podczas normalnej pracy.

Czas rozładowania, którego używasz, powinien wynosić co najmniej połowę czasu pracy akumulatora.

Proszę wziąć pod uwagę, że jeśli wykonałeś pełny test baterii w celu sprawdzenia pełnego czasu pracy baterii, ładowarka potrzebuje co najmniej 8 godzin, aby naładować baterię do 90% jej pojemności.

w przypadku długich okresów przestoju systemu UPS, aby zagwarantować pełne naładowanie akumulatora, system UPS powinien działać przez co najmniej 12 godzin co 3 miesiące. Jeśli nie, bateria może być trwała
