UPS online z transformatorem izolacyjnym

UPSy CPSY® Online z transformatorem izolacyjnym

Zasilacze UPS online CPSY® 120 kVA LCD z transformatorem izolacyjnym to najnowszy wynalazek wysokiej jakości produktów UPS, które są zgodne ze standardami CE, ROHS, IEC, BS, UL, TUV, SAA i są objęte 2-letnią gwarancją. Zasilacze UPS LCD Online CPSY® 120 kVA z transformatorem izolacyjnym są wykonane z metalu i PCBA, które zostały zaprojektowane tak, aby spełniać najbardziej rygorystyczne wymagania dotyczące zasilania, a także są łatwe w instalacji i konserwacji. Łączy w sobie najnowszą technologię wysokiej efektywności energetycznej i technologię dużej gęstości mocy, osiągając niewielkie rozmiary, stabilną wydajność i konkurencyjną cenę dla produktów UPS.

Zasilacze online serii CPSY® GP33 z parametrami transformatora izolującego (specyfikacja)

Seria CPSY® GP33 UPS online z funkcją i zastosowaniem transformatora izolującego

Seria CPSY® GP33 UPS online z transformatorem izolacyjnym

Nr modelu:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

Zakres mocy UPS: 10KVA ~ 600KVA

Cechy:

--Standardowy transformator izolujący wyjście. Opcjonalny transformator izolujący wejście

-Technologia PM2.1 odporna na owady, wodoodporna, dźwiękoszczelna i pyłoszczelna

-Obsługa 3 funkcji równoległych, opcjonalna redundancja równoległa N+X

-Regulowany prąd ładowania, taki jak 8A dla modeli długoterminowych

-Doskonała wydajność ochrony środowiska przemysłowego

-Prawdziwa technologia podwójnej konwersji DSP, wysoka niezawodność

-Działanie w trybie Eco w celu oszczędzania energii (ECO)

-Wyjście regulowane 200/208/220/230/240VAC

-Gacha przeciwpyłowa Poziom pomiędzy IP20-IP51

-Funkcja awaryjnego wyłączania zasilania (EPO)

-Kompatybilny z generatorem

Aplikacja:

Przemysł

Procesy

Infrastruktura

Opieka zdrowotna

Sektor usług

Telekomunikacja

Wbudowane w izolowany transformator trójfazowe zasilacze UPS serii GP33 o napięciu od 10 kva do 600 kva są przeznaczone do pracy w trudnych warunkach, zwłaszcza w zastosowaniach przemysłowych. Dzięki wysokiemu współczynnikowi mocy do 0,97, pełnej kontroli DSP i konstrukcji podwójnej konwersji online, może zaoferować wysoki poziom niezawodności i ochrony obiektów przemysłowych i systemów o znaczeniu krytycznym, zapewniając maksymalną niezawodność zasilania.

Główne cechy

● Podwójna konwersja online

● Pełna kontrola DSP

● Wysoki współczynnik mocy: 0,9

● Szerokie możliwości adaptacji wejścia: (380Va/400Vac/415Vac) (-25%/+20%)

● Zoptymalizowane zarządzanie baterią, autotest i elastyczna konfiguracja baterii

● Redundancja równoległa N+X

● Wysoka zdolność przeciążeniowa: przeciążenie 110%/125%/150% przez 60/10/1min.

● Wejście zasilania

● Tryb generatora

● Synchronizacja LBS

● Wielokrotna ochrona

● Przyjazne dla użytkownika zarządzanie siecią

Zalety

Wysokiej jakości zasilacz

Stała praca w trybie VFI (podwójna konwersja online).

Precyzja napięcia wyjściowego we wszystkich warunkach obciążenia.

Wysoka odporność na przeciążenia, aby wytrzymać nietypowe warunki obciążenia.

Bardzo duża obciążalność prądowa zwarciowa ułatwiająca dobór zabezpieczeń pod kątem selektywności w dalszej części sieci dystrybucyjnej.

Transformator izolujący zainstalowany na wyjściu falownika zapewnia całkowitą izolację galwaniczną pomiędzy obwodem prądu stałego a wyjściem obciążenia. Izolacja ta zapewnia również separację pomiędzy dwoma wejściami, gdy są one zasilane z różnych źródeł.

Sinusoidalne napięcie wyjściowe ThdU < 2% przy obciążeniach liniowych i < 4% przy obciążeniach nieliniowych.

Duża dostępność

Technologia sprawdzona w praktyce.

Architektura odporna na awarie z redundancją podstawowych funkcji, takich jak system wentylacji.

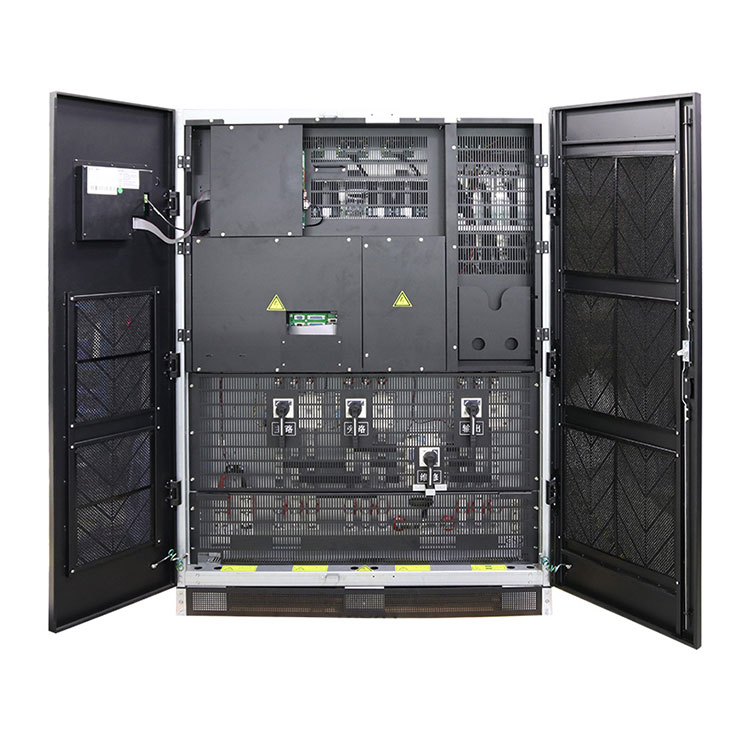

Łatwa konserwacja zmniejsza MTTR dzięki wysuwanym podzespołom i dostępowi do wszystkich komponentów z przodu.

Dokładna diagnostyka gwarantuje zasilanie obciążenia.

Kaskadowe zapobieganie awariom w systemach równoległych.

Wytrzymałość mechaniczna i elektryczna dla środowisk przemysłowych.

Możliwość łagodnego rozruchu (narastania) falownika IGBT umożliwia dobrą pracę nawet z agregatem prądotwórczym.

Specjalnie zaprojektowany, aby dostosować się do różnych środowisk przemysłowych: opcje wysokiego stopnia ochrony IP, wysoki prąd szczytowy, długi czas podtrzymania…

Ekonomiczny sprzęt

„Czysty” prostownik IGBT umożliwia:

- wysoka wydajność,

- wysoki i stały współczynnik mocy wejściowej,

- niskie THDi.

Cechy te pomagają ograniczyć wymiary infrastruktury sieciowej typu upstream.

Możliwość stworzenia nowego układu neutralnego bez dodatkowych strat (wymagany dodatkowy transformator tylko na linii by-pass).

Wysoka zdolność zwarciowa upraszcza urządzenia zabezpieczające znajdujące się za urządzeniem.

Wysoka gęstość mocy: niewielka powierzchnia pozwala zaoszczędzić miejsce na terenie obiektu.

Podłączenie prostownika do sieci wymaga tylko 3 kabli (bez przewodu neutralnego).

Podłączenie akumulatora do UPS wymaga tylko 2 kabli.

Przyjazna dla użytkownika obsługa

Panel sterowania z wyświetlaczem graficznym zapewniającym bardziej ergonomiczną obsługę.

Szereg interfejsów komunikacyjnych typu „com-slot” umożliwiających aktualizację wymagań operacyjnych.

Uproszczona konserwacja

Zaawansowany system diagnostyczny.

Urządzenie zdalnego dostępu podłączone do centrum zdalnej konserwacji.

Łatwy dostęp do podzespołów i komponentów, ułatwiający przeprowadzanie testów i skracający czas konserwacji (MTTR).

Zasilacze przemysłowe CPSY® 500KVA LCD 3/3-fazowe Szczegóły

W porównaniu z konkurentami, CPSY® 3/3-fazowy przemysłowy zwiększa zalety, jak poniżej:

1. Inne urządzenia równorzędne mogą natychmiastowo przełączać tylko 70% obciążenia bez obciążenia, podczas gdy CPSY może natychmiastowo przełączać pełne obciążenie bez obciążenia i ma dużą zdolność przenoszenia obciążeń nieliniowych

2. Inne urządzenia równorzędne pracują w trybie pojedynczego sterowania DSP, podczas gdy CPSY to tryb sterowania podwójnym DSP

3. Ładowanie sieciowe innych urządzeń równorzędnych nie może zostać automatycznie przekonwertowane, ale CPSY automatycznie przełącza się na ładowanie sieciowe, a bateria jest regularnie testowana samodzielnie

4. Inni równorzędni mogą łączyć równolegle 2-4 jednostki, podczas gdy CPSY mogą łączyć równolegle 6-8 jednostek

5. Inne odpowiedniki mają pojedynczy system zasilania pomocniczego, podczas gdy CPSY to redundantny system podwójnego zasilania pomocniczego z zabezpieczeniem przed awarią zasilania pomocniczego

6. CPSY obsługuje system podwójnych szyn zbiorczych, zabezpieczenie przeciwprzepięciowe szyn zbiorczych, inne urządzenia równorzędne tego nie obsługują

7. Jeśli chodzi o nieliniowe zniekształcenie przebiegu obciążenia, parametr CPSY i rzeczywista wartość wynoszą THDV ≤4% -5%, podczas gdy inne urządzenia równorzędne pokazują THDV ≤5% na parametrze, ale rzeczywiste THDV ≤6% -8%

8. Inni równorzędni używają statycznych przełączników przekaźników, podczas gdy CPSY używa statycznych przełączników tyrystorów SCR, które mają większą odporność na uderzenia

9. Jakość to nasza kultura. 90% komponentów UPS CPSY wykorzystuje materiały Fairchild, Infineon, Onsemi, TI, NXP i innych znanych marek klasy A, aby zapewnić ich dobrą wydajność. Co ważniejsze, współczynnik wykrywania usterek zasilacza UPS CPSY wynosi ≦0,2% -0,5%, podczas gdy współczynnik wykrywania usterek innych urządzeń równorzędnych wynosi ≦0,5%-1%.

10. Przemysłowe UPSy UPS o niskiej częstotliwości CPSY mogą być używane przez ponad 25 lat, a awarie zwykle występują po 5-7 latach; podczas gdy przemysłowe zasilacze UPS o niskiej częstotliwości innych producentów mogą być używane przez ponad 15 lat, zwykle po 2-3 latach wystąpią awarie. Koszty operacyjne UPS-ów CPSY są znacznie niższe niż w przypadku podobnych rozwiązań na co dzień.

W porównaniu z konkurentami, CPSY® 3/3-fazowy przemysłowy zwiększa zalety, jak poniżej:

Kluczowe cechy (UPS transformatorowy 10 ~ 400 kVA 3:3):

Konfiguracja o wysokiej niezawodności

Konstrukcja online z podwójną konwersją, czyste źródła fali sinusoidalnej, śledzenie częstotliwości, synchronizacja fazowa, regulacja napięcia, niskie zniekształcenia, brak zakłóceń związanych z wahaniami mocy, dostępny tryb obejścia, wbudowany ręczny przełącznik obejścia serwisowego, automatyczne przełączanie trybów za pomocą blokad, praca bez nadzoru, funkcja zimnego startu.

Redundancja równoległa N+X

Technologia pracy równoległej o niezrównoważonej wartości znamionowej, do 8 jednostek połączonych równolegle, automatyczne dzielenie obciążenia, elastyczna konfiguracja i aktualizacja.

Szeroki zakres wejściowy

Zakres napięcia wejściowego do 20%, częstotliwość przełączania trybu niskiego poziomu baterii, długa żywotność baterii, automatyczne wykrywanie 45 Hz ~ 65 Hz, wysoka kompatybilność z lokalnymi generatorami.

Sterowanie cyfrowe

2 jednostki sterujące DSP, inteligentna technologia zarządzania baterią, automatyczne przełączanie ładowania baterii pływającej, ustawienia napięcia we/wy dostępne za pośrednictwem panelu sterowania.

Stabilna praca

Stabilne i ciągłe zasilanie dostępne w ekstremalnych warunkach sieci, technologia SPWM, moduł IGBT 6. generacji, opcjonalny transformator izolujący, konfiguracja oparta na transformatorze, odporność na utratę fazy.

Kompleksowa ochrona

Zabezpieczenie przed przeciążeniem i zwarciem wyjścia, uszkodzenie akumulatora i zabezpieczenie podnapięciowe, zabezpieczenie przed przeładowaniem akumulatora, zabezpieczenie przed przegrzaniem falownika, automatyczne przełączanie trybu obejścia, funkcja autodiagnostyki, zdalna funkcja EPO.

Komunikacja przyjazna dla użytkownika

Opcjonalny wyświetlacz LED/LCD, wyświetlacz statusu i statystyk działania, opcjonalny interfejs RS232/RS485, zewnętrzny adapter SNMP, dostępny zdalny monitoring i zarządzanie.

Najlepszy 3-fazowy transformator sieciowy UPS z serii CPSY GP33 to wysokowydajny cyfrowy zasilacz UPS wykorzystujący technologię sterowania DSP. Zasilacz bezprzerwowy jest podłączany pomiędzy siecią a obciążeniami krytycznymi, aby zapewnić odbiorom energię wysokiej jakości.

3-fazowy zasilacz UPS on-line o podwójnej konwersji 380/400/415 V, 100 kVA i mocy 100 kW z technologią IGBT zapewnia podtrzymanie bateryjne i ochronę zasilania prądem przemiennym przed zakłóceniami zasilania. Najlepiej nadaje się do zastosowań w krytycznej infrastrukturze IT lub korporacyjnej, telekomunikacji, sieci LAN/WAN, bezpieczeństwie i sytuacjach awaryjnych, zastosowaniach finansowych i przemyśle lekkim.

GP33100K 3-fazowy zasilacz UPS z podwójną konwersją, zapewniający bezpieczeństwo w centrum danych online, o mocy 100 kVA, płynnie łączy się z siecią elektryczną, wykorzystując najnowocześniejsze parametry elektryczne, takie jak bardzo szeroki zakres napięcia wejściowego, wysoka odporność na przeciążenia i zwarcia oraz zintegrowane zabezpieczenie przed prądem zwrotnym, zapewniając doskonałą jakość energii .

Ten UPS IGBT wykorzystuje wysoce wydajną technologię podwójnej konwersji, która zapewnia oszczędność kosztów operacyjnych. Osiąga sprawność na poziomie 93% w trybie podwójnej konwersji i do 98% w trybie ECO, redukując koszty zasilania i chłodzenia.

Wyjściowy transformator izolujący zapewnia wysoką niezawodność adaptacji

do różnych trudnych środowisk przemysłowych i chroni krytyczne

obciążenia 100% 3-fazowe obciążenie niezrównoważone, przystosowane do różnych zastosowań.

Redundancja podwójnego zasilania.

Szeroki zakres napięcia wejściowego zapewnia dużą zdolność adaptacji do sieci i

przedłużyć żywotność baterii Główna płytka PCB z profesjonalną

ekranowanie elektromagnetyczne poprawia niezawodne działanie EMC

Konstrukcja z dwoma kanałami powietrznymi zapewnia dobre chłodzenie i ochronę

komponentów i przedłużyć żywotność.

– Prawdziwie galwaniczna konstrukcja transformatora izolującego

– Współczynnik mocy wyjściowej 1,0

– Mały ślad

– Wysoka wydajność 95%

– Konstrukcja ekranu dotykowego wszystkich serii

– Technologia DSP gwarantuje wysoką niezawodność

Wbudowane w izolowany transformator, trójfazowe rozwiązania UPS UID o napięciu od 10 kva do 20 kva są przeznaczone do pracy w trudnych warunkach, szczególnie w zastosowaniach przemysłowych. Dzięki wysokiemu współczynnikowi mocy do 0,97, pełnej kontroli DSP i konstrukcji podwójnej konwersji online, może zaoferować wysoki poziom niezawodności i ochrony obiektów przemysłowych i systemów o znaczeniu krytycznym, zapewniając maksymalną niezawodność zasilania.

Główne cechy

● Podwójna konwersja online

● Pełna kontrola DSP

● Wysoki współczynnik mocy: 0,9

● Szerokie możliwości adaptacji wejścia: (380Va/400Vac/415Vac) (-25%/+20%)

● Zoptymalizowane zarządzanie baterią, autotest i elastyczna konfiguracja baterii

● Redundancja równoległa N+X

● Wysoka zdolność przeciążeniowa: przeciążenie 110%/125%/150% przez 60/10/1min.

● Wejście mocy

● Tryb generatora

● Synchronizacja LBS

● Wielokrotna ochrona

● Przyjazne dla użytkownika zarządzanie siecią

Od dziesięciu lat firma CPSY UPS Power z sukcesem projektuje i produkuje systemy zasilania bezprzerwowego (UPS), posiadająca ponad 70 patentów technologicznych zarejestrowanych w zakresie konwersji energii. Doświadczenie zdobyte przez lata w dostarczaniu najwyższej jakości rozwiązań zapewniających niezawodne zasilanie nawet w najtrudniejszych warunkach otoczenia, to nasza wyjątkowa oferta 3-fazowych zasilaczy UPS.

Od platform naftowych i gazowych po obiekty przemysłowe i elektrownie jądrowe, a także serwerownie lub centra danych – w naszej ofercie znajdziesz odpowiednie systemy autonomiczne lub modułowe, które chronią Twoje zasilanie, zapewniają ciągłość działania i chronią Twoje inwestycje .
